MNIST 분류¶

(1) 채널 축이다. 파이토치의 이미지 텐서는 \((\text{채널},\ \text{높이},\ \text{너비})\) 순이고, MNIST는 회색조라 채널이 하나뿐이다. 컬러였다면 \((3, 28, 28)\)이었을 것이다. 묶음으로 쌓이면 \((64, 1, 28, 28)\)이 되며, 합성곱층은 이 네 축을 그대로 받는다. 선형 모형은 쓰지 않는 축이라 x.view(x.size(0), -1)로 \(784\)개를 한 줄로 펴 버린다.

(2) 섞지 않으면 예측을 자료와 짝지을 수 있다. shuffle=False이면 적재기가 test_dataset[0], test_dataset[1], \ldots 순서대로 내놓으므로, 모아 둔 예측 벡터의 \(i\)번째가 \(i\)번째 검정 이미지에 대응한다. 그래서

• 틀린 사례를 색인으로 되찾아 눈으로 볼 수 있고,
• 여러 모형의 예측을 같은 순서로 나란히 놓고 어디서 갈리는지 볼 수 있으며,
• 다시 돌려도 혼동행렬이 똑같이 나온다.

훈련 쪽은 반대다. 섞지 않으면 묶음마다 같은 순서로 같은 자료가 들어와 기울기가 세대마다 똑같은 궤적을 그리고, 자료가 이름표 순으로 정렬되어 있기라도 하면 한 묶음이 한 범주로만 채워져 학습이 망가진다.

묶음 수는 올림이고 마지막 묶음은 나머지다.

import torch
import torchvision
from torchvision import transforms
import matplotlib.pyplot as plt

# ToTensor 가 화소값을 0~1 로 눌러 준다. 눈금을 맞추지 않으면 학습이 더디다.
transform = transforms.ToTensor()

train_dataset = torchvision.datasets.MNIST(
    root='./data', train=True, download=True, transform=transform)
test_dataset = torchvision.datasets.MNIST(
    root='./data', train=False, download=True, transform=transform)

train_loader = torch.utils.data.DataLoader(
    train_dataset, batch_size=64, shuffle=True)
# 시험자료는 섞지 않는다. 순서가 고정되어야 예측을 원래 이름표와
# 짝지어 견줄 수 있다.
test_loader = torch.utils.data.DataLoader(
    test_dataset, batch_size=64, shuffle=False)

print(f"Training samples: {len(train_dataset)}")
print(f"Test samples:     {len(test_dataset)}")
print(f"Image shape:      {train_dataset[0][0].shape}")

# (2) 를 확인한다.
print(f"묶음 수  train {len(train_loader)}  test {len(test_loader)}")
print(f"마지막 묶음  train {60000 % 64}장  test {10000 % 64}장")

first = next(iter(test_loader))[1]
again = next(iter(test_loader))[1]
print(f"test_loader 를 두 번 돌려도 첫 묶음이 같은가: {bool((first == again).all())}")
print(f"검정자료 앞 열 장의 이름표 {test_dataset.targets[:10].tolist()}")
print(f"적재기가 준 앞 열 개      {first[:10].tolist()}")

출력:

Training samples: 60000
Test samples:     10000
Image shape:      torch.Size([1, 28, 28])
묶음 수  train 938  test 157
마지막 묶음  train 32장  test 16장
test_loader 를 두 번 돌려도 첫 묶음이 같은가: True
검정자료 앞 열 장의 이름표 [7, 2, 1, 0, 4, 1, 4, 9, 5, 9]
적재기가 준 앞 열 개      [7, 2, 1, 0, 4, 1, 4, 9, 5, 9]

(1)과 (2)가 모두 확인된다. 모양이 torch.Size([1, 28, 28])로 채널 축이 앞에 있고, 묶음이 \(938\)개와 \(157\)개이며 마지막이 \(32\)장과 \(16\)장이다. 그리고 shuffle=False 덕분에 적재기가 주는 순서가 test_dataset.targets의 순서와 정확히 같다. 두 번 돌려도 같은 묶음이 나오므로, 아래 보기 2의 그림과 보기 10의 혼동행렬이 다시 돌려도 그대로 재현된다.

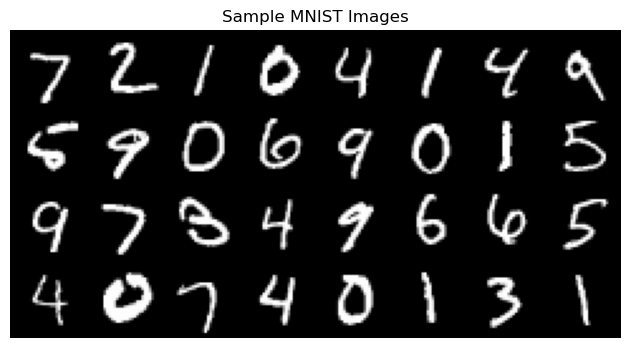

(1) 검정자료의 처음 \(32\)장이다. 보기 1에서 보았듯 섞지 않으면 첫 묶음이 test_dataset[0]부터 test_dataset[63]까지이고, 코드가 images[:32]로 앞의 절반만 가져간다. 그 이름표는 test_dataset.targets[:32]로 미리 읽을 수 있다.

nrow=8이므로 네 줄 여덟 칸으로 이 순서대로 놓인다.

# 모형을 세우기 전에 자료를 눈으로 본다. 어떤 자료인지도 모르고 학습부터
# 돌리는 것은 통계에서든 기계학습에서든 좋지 않은 습관이다.
images, labels = next(iter(test_loader))
img_grid = torchvision.utils.make_grid(images[:32], nrow=8, padding=2)

plt.figure(figsize=(8, 4))
plt.imshow(img_grid.permute(1, 2, 0), cmap='gray')
plt.axis('off')
plt.title("Sample MNIST Images")
plt.show()

# (1) 과 맞춰 본다.
print("그림의 이름표  ", labels[:32].tolist())
print("자료의 앞 32개 ", test_dataset.targets[:32].tolist())
print("범주별 등장 횟수", torch.bincount(labels[:32], minlength=10).tolist())

출력:

그림의 이름표   [7, 2, 1, 0, 4, 1, 4, 9, 5, 9, 0, 6, 9, 0, 1, 5, 9, 7, 3, 4, 9, 6, 6, 5, 4, 0, 7, 4, 0, 1, 3, 1]
자료의 앞 32개  [7, 2, 1, 0, 4, 1, 4, 9, 5, 9, 0, 6, 9, 0, 1, 5, 9, 7, 3, 4, 9, 6, 6, 5, 4, 0, 7, 4, 0, 1, 3, 1]
범주별 등장 횟수 [5, 5, 1, 2, 5, 3, 3, 3, 0, 5]

(1)이 맞는다. 그림의 첫 줄이 \(7, 2, 1, 0, 4, 1, 4, 9\)로 자료의 앞 여덟 장과 같다.

읽히는 것. 모두 흰 획에 검은 바탕이고 숫자가 칸 한가운데에 비슷한 크기로 놓여 있다. 그러면서도 같은 숫자의 생김새가 꽤 다르다. 둘째 줄의 \(9\)와 다섯째 칸의 \(9\)는 고리의 크기가 다르고, 셋째 줄의 \(3\)은 위아래 곡선이 거의 닿아 있어 \(8\)처럼 보인다. 분류기가 다룰 변이가 어느 정도인지를 가늠하게 해 주는 것이 이 그림의 몫이다.

가리는 것은 표본의 치우침이다. \(32\)장은 적어서 범주별 등장 횟수가 \([5, 5, 1, 2, 5, 3, 3, 3, 0, 5]\)로 몹시 고르지 않다. 숫자 \(8\)은 한 장도 없고 \(2\)는 한 장뿐이다. 검정자료 전체에서는 범주마다 \(892\)장에서 \(1{,}135\)장까지 비교적 고른데도 그렇다. 그러므로 이 그림을 보고 "MNIST에는 \(8\)이 드물다"거나 "\(9\)가 흔하다"고 읽으면 안 된다. 범주 분포를 보려면 그림이 아니라 bincount를 보아야 한다.

보기 10에서 보듯 모형이 가장 못 맞히는 숫자가 \(8\)인데, 그 \(8\)이 이 그림에는 하나도 없다. 눈으로 보는 단계에서 가장 중요한 범주를 못 보고 지나칠 수 있다는 것이 이 그림의 한계다.

(1) 모수는 \(7{,}850\)개. nn.Linear(784, 10)은 \(\text{out} \times \text{in} = 10 \times 784 = 7{,}840\)개의 가중치와 \(10\)개의 편향을 갖는다. 파이토치가

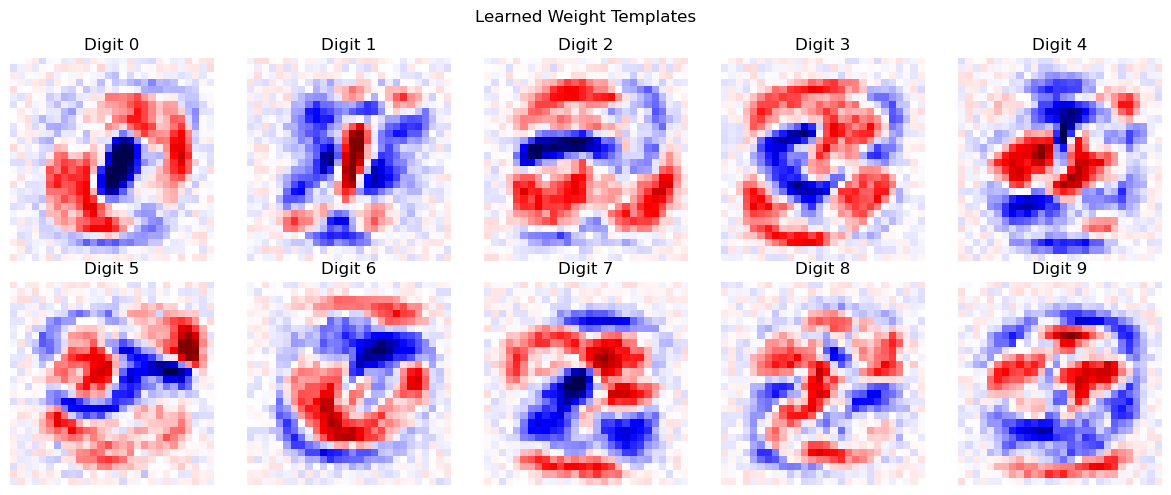

로 계산하기 때문에 weight가 \((\text{out},\ \text{in})\) 순이다. 덕분에 fc.weight[k]가 길이 \(784\)인 범주 \(k\)의 주형이 되어 \(28\times28\)로 되돌려 그릴 수 있다(연습문제 1).

(2) 로그를 두 번 씌우게 된다. nn.CrossEntropyLoss는 로짓을 받아 안에서 log-softmax를 적용한다. 그러므로 입력이 이미 확률 \(\hat p\)이면 계산되는 것은

이다. 이것은 교차엔트로피가 아니다. \(\hat p_c \in (0, 1)\)이므로 \(e^{\hat p_c} \in (1, e)\)에 갇혀 있고, 따라서 손실이

사이에서만 움직인다. 아래끝은 \(\hat p_y = 1\)(완벽한 예측)일 때이고 위끝은 틀린 범주 하나에 확률이 모두 쏠렸을 때다. 두 끝의 차이가 \(\hat p_y\)의 계수 \(1\)에서 그대로 나오므로 폭이 정확히 \(1\)이다.

아무리 잘 맞혀도 손실이 \(1.4612\) 아래로 내려가지 않는다. 기울기도 그만큼 눌려 학습이 거의 진행되지 않는다. 틀렸을 때의 벌이 \(+\infty\)까지 커지는 교차엔트로피의 성질이 완전히 사라지는 것이 핵심 손해다.

균등한 예측 \(\hat p = (1/10, \ldots, 1/10)\)을 넣으면 손실이 \(\log 10 = 2.3026\)인데, 이 값은 위 구간 안에 있다. 제대로 된 교차엔트로피에서는 \(\log 10\)이 "아무것도 모르는 상태"라는 기준선이지만, 소프트맥스를 두 번 씌우면 그보다 더 나쁜 값(\(2.4612\)까지)이 가능해지면서 기준선의 뜻도 사라진다.

import torch.nn as nn
import torch.optim as optim

class SoftmaxRegression(nn.Module):
    """선형층 하나. 이름 그대로 소프트맥스 회귀이며, 신경망의 가장 단순한 꼴이다.

    CrossEntropyLoss 가 소프트맥스를 안에서 씌우므로 여기서는 로짓만 낸다.
    """

    def __init__(self):
        super().__init__()
        self.fc = nn.Linear(28 * 28, 10)

    def forward(self, x):
        return self.fc(x.view(x.size(0), -1))

m = SoftmaxRegression()
print(f"fc.weight {tuple(m.fc.weight.shape)},  fc.bias {tuple(m.fc.bias.shape)},"
      f"  모수 {sum(p.numel() for p in m.parameters())}")

# (2) 를 수로 본다. 완벽한 예측과 완전히 틀린 예측을 각각 넣는다.
crit = nn.CrossEntropyLoss()
y = torch.tensor([0])
perfect = torch.tensor([[1.0] + [0.0] * 9])      # 참 범주에 확률 1
wrong = torch.tensor([[0.0, 1.0] + [0.0] * 8])   # 참 범주에 확률 0
print(f"확률을 넣었을 때   완벽 {crit(perfect, y):.4f}   완전히 틀림 {crit(wrong, y):.4f}")
print(f"로짓을 넣었을 때   완벽 {crit(perfect * 20, y):.4f}"
      f"   완전히 틀림 {crit(wrong * 20, y):.4f}")

출력:

fc.weight (10, 784),  fc.bias (10,),  모수 7850
확률을 넣었을 때   완벽 1.4612   완전히 틀림 2.4612
로짓을 넣었을 때   완벽 0.0000   완전히 틀림 20.0000

(1)의 \(7{,}850\)과 \((10, 784)\)가 맞는다. 그리고 (2)의 계산도 맞는다. 확률을 넣으면 완벽한 예측에도 손실이 \(1.4612\)로 남고 — 손으로 구한 \(-1 + \log(9 + e) = 1.4612\)와 같다 — 완전히 틀려도 \(2.4612\)밖에 안 된다. 잘한 것과 못한 것의 차이가 고작 \(1\)이다. 로짓을 제대로 넣으면 같은 두 경우가 \(0.0000\)과 \(20.0000\)으로 갈린다. 소프트맥스를 두 번 씌우면 학습이 "망가진다"는 말의 정확한 내용이 이것이다.

(1) 묶음 \(938\)개의 평균이다. 안쪽 반복문이 running_loss += loss.item()으로 묶음마다 손실을 누적하고, 세대가 끝나면 running_loss / len(train_loader)로 나눈다. len(train_loader) = 938이므로

이다. 묶음 크기가 모두 \(64\)라면(마지막만 \(32\)) 이는 그 세대에 쓰인 \(60{,}000\)장 전체의 평균과 사실상 같다.

앞 쪽의 SimpleMNIST 학습 루프는 다르다. 거기서는 print가 안쪽 반복문 바깥에 있고 loss가 마지막 대입값을 들고 있어, 찍히는 것이 그 세대의 마지막 묶음 \(64\)장이다. 같은 모형, 같은 학습률, 같은 세대 수인데 보고하는 양이 다르다.

(2) 표준오차가 \(\sqrt{938} = 30.6\)배 차이 난다. 표본당 손실의 표준편차를 \(\sigma\)라 하면 \(64\)장 평균의 표준오차는 \(\sigma/8\)이고 \(60{,}000\)장 평균의 표준오차는 \(\sigma/245\)다. 앞 쪽에서 \(\sigma = 0.8233\)을 쟀으므로 각각 \(0.1029\)와 \(0.0034\)다. 출력이 그대로 보여 준다.

아래 줄은 한 번도 되오르지 않고 깨끗하게 내려간다. 세대 \(4\)와 \(5\)의 차이가 \(0.0077\)로 작은데, 위 줄의 흔들림 \(0.1\)에 견주면 이런 작은 개선은 묶음 하나로는 아예 볼 수 없는 크기다.

첫 세대만 거꾸로다. \(0.4777 > 0.2995\)인데, 평균 쪽이 세대 처음의 높은 손실(\(\log 10 = 2.3026\) 근처에서 출발한다)까지 함께 평균했기 때문이다. 묶음 하나만 보면 세대 끝의 상태만 보이므로 처음이 얼마나 나빴는지가 지워진다. 평균은 흔들림을 줄이는 대신 세대 안의 변화를 뭉갠다. 둘 다 알고 보는 것이 맞다.

def train_model(model, train_loader, epochs=5, lr=0.1):
    """확률적 경사하강법과 교차엔트로피로 모형을 학습한다.

    세 모형에 모두 이 함수를 쓴다. 학습 절차를 똑같이 맞춰야 모형 구조의
    차이만 견줄 수 있다.
    """
    criterion = nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), lr=lr)
    loss_history = []

    for epoch in range(1, epochs + 1):
        model.train()
        running_loss = 0.0
        for images, labels in train_loader:
            optimizer.zero_grad()
            loss = criterion(model(images), labels)
            loss.backward()
            optimizer.step()
            running_loss += loss.item()
        avg_loss = running_loss / len(train_loader)
        loss_history.append(avg_loss)
        print(f"Epoch {epoch}/{epochs}, Loss: {avg_loss:.4f}")

    return loss_history

# 두 보고 방식의 표준오차를 견준다. sigma 는 앞 쪽에서 잰 값이다.
sigma = 0.8233
print(f"묶음 하나(64장)   표준오차 {sigma / 64**0.5:.4f}")
print(f"938묶음 평균      표준오차 {sigma / 60000**0.5:.4f}"
      f"   ({938**0.5:.1f}배 작다)")

출력:

묶음 하나(64장)   표준오차 0.1029
938묶음 평균      표준오차 0.0034   (30.6배 작다)

예고한 \(30.6\)배가 그대로 나온다. 보고 방식을 바꾼 것만으로 곡선이 들쭉날쭉한 것과 매끄러운 것이 갈린다.

(1) 출발점은 \(\log 10 = 2.3026\)이다. nn.Linear의 기본 초기화는 \(U(-1/\sqrt{784},\ 1/\sqrt{784})\)에서 뽑으므로 로짓이 모두 \(0\) 근처이고, 소프트맥스가 거의 균등한 \((1/10, \ldots, 1/10)\)을 준다. 그러면 표본당 손실이

다. 그런데 첫 세대의 평균은 \(0.4777\)로 이미 그 \(1/4.8\)이다. 모순이 아니다. 평균을 내는 \(938\)개 묶음 가운데 첫 몇 개만 \(2.3\) 근처이고, 나머지는 이미 갱신을 받은 뒤의 낮은 손실이기 때문이다. 학습률 \(0.1\)에서 선형 모형은 한 세대 안에 거의 다 배운다.

(2) 감소폭이 급격히 줄어든다.

\(0.1408 \to 0.0222 \to 0.0122 \to 0.0077\)로, 둘째 감소폭부터는 거의 일정한 비(\(0.55\), \(0.63\))로 줄어든다. 등비에 가까운 수렴이고, 남은 감소분을 등비급수로 어림하면

이니 아무리 오래 돌려도 \(0.2948 - 0.012 \approx 0.28\) 언저리에서 멈출 것이라고 볼 수 있다. 어림이라 그대로 믿을 것은 아니지만 방향은 분명하다. 더 돌려도 선형 모형의 손실이 \(0\)으로 가지는 않는다.

그럴 수밖에 없다. 손실의 바닥은 모형이 표현할 수 있는 최선의 조건부확률이 정하는데, 선형 모형으로는 화소공간에서 열 범주를 완전히 가를 수 없기 때문이다. 세대를 늘리는 대신 모형을 바꾸어야 하고, 그것이 보기 7과 보기 8이 하는 일이다.

# 1번: 선형 모형. 아래 두 모형과 견줄 기준선이다.
model_linear = SoftmaxRegression()
loss_linear = train_model(model_linear, train_loader, epochs=5, lr=0.1)

import numpy as np
print(f"학습 전 기준선 log 10 = {np.log(10):.6f}")
d = -np.diff(loss_linear)
print(f"감소폭 {np.round(d, 4).tolist()}")
print(f"감소폭의 비 {np.round(d[1:] / d[:-1], 3).tolist()}")

출력:

Epoch 1/5, Loss: 0.4777
Epoch 2/5, Loss: 0.3369
Epoch 3/5, Loss: 0.3147
Epoch 4/5, Loss: 0.3025
Epoch 5/5, Loss: 0.2948
학습 전 기준선 log 10 = 2.302585
감소폭 [0.1408, 0.0222, 0.0122, 0.0077]
감소폭의 비 [0.158, 0.55, 0.631]

감소폭이 (2)의 표와 같다. 첫 비 \(0.158\)만 유난히 작은데, 첫 세대가 "거의 아무것도 모르는 상태에서 출발한" 특수한 세대이기 때문이다. 둘째 세대부터는 비가 \(0.55\), \(0.631\)로 안정되어 등비 수렴의 모습을 보인다.

(1) 지지도 가중평균이다. 숫자 \(c\)의 검정 개수를 \(n_c\), 정확도를 \(a_c\)라 하면 함수가 세는 것은 \(\sum_c n_c a_c\)와 \(\sum_c n_c\)이므로

다. MNIST 검정자료의 \(n_c\)는 \((980, 1135, 1032, 1010, 982, 892, 958, 1028, 974, 1009)\)이고, 출력의 \(a_c\)를 넣으면 \(92.1569\%\)가 나온다. 함수가 찍은 \(92.15\%\)와 같다. 단순평균(거시평균)은 \(92.03\%\)로 \(0.13\)퍼센트포인트 낮다. 성적이 좋은 \(0\)과 \(1\)이 큰 범주이고 성적이 가장 나쁜 \(5\)가 가장 작은 범주라 가중평균이 득을 본다.

(2) 숫자 \(5\)가 가장 어렵다. 정확도 \(84.0\%\)로 \(892\)장 가운데

을 놓친다. 다음이 \(8\)(\(89.0\%\)), \(2\)(\(89.1\%\))다. 가장 쉬운 것은 \(0\)(\(97.8\%\))과 \(1\)(\(97.6\%\))이다.

\(5\)가 어려운 것은 자료가 바뀌어도 그렇다. load_digits의 혼동행렬에서도 \(5\)의 정밀도가 \(0.875\)로 열 숫자 가운데 가장 낮았다. 거기서는 다른 숫자들이 \(5\)로 잘못 넘어오는 것이 문제였고 여기서는 \(5\) 자신을 놓치는 것이 문제라 방향이 반대지만, \(5\)가 다른 숫자와 가장 많이 얽힌다는 점은 같다. 획이 세 조각(\(위 가로, 왼쪽 세로, 아래 곡선\))으로 끊어져 있어 쓰는 사람마다 모양이 크게 다르고, \(3\)·\(6\)·\(8\)과 부분적으로 겹치기 때문이다.

import numpy as np

acc_linear = evaluate(model_linear, test_loader)

n_c = np.array([980, 1135, 1032, 1010, 982, 892, 958, 1028, 974, 1009])
a_c = np.array([97.8, 97.6, 89.1, 92.4, 93.3, 84.0, 95.8, 91.1, 89.0, 90.2])
print(f"가중평균 {np.sum(n_c * a_c) / n_c.sum():.4f}%"
      f"   단순평균 {a_c.mean():.4f}%")
worst = int(np.argmin(a_c))
print(f"가장 나쁜 숫자 {worst}  ({a_c[worst]}%),"
      f"  놓친 장수 약 {n_c[worst] * (1 - a_c[worst] / 100):.0f}장")
print(f"숫자별 놓친 장수 {np.round(n_c * (1 - a_c / 100)).astype(int).tolist()}")

출력:

Overall accuracy: 92.15%
  Digit 0: 97.8%
  ...
  Digit 9: 90.2%
가중평균 92.1569%   단순평균 92.0300%
가장 나쁜 숫자 5  (84.0%),  놓친 장수 약 143장
숫자별 놓친 장수 [22, 27, 112, 77, 66, 143, 40, 91, 107, 99]

(1)의 식이 맞는다. 가중평균 \(92.1569\%\)가 함수의 \(92.15\%\)와 같다. 그리고 (2)대로 \(5\)가 \(143\)장으로 가장 많이 틀린다. 눈여겨볼 것은 놓친 장수의 순위가 정확도의 순위와 다르다는 점이다. 정확도로는 \(8\)(\(89.0\%\))이 \(2\)(\(89.1\%\))보다 조금 나쁘지만, 놓친 장수는 \(2\)가 \(112\)장으로 \(8\)의 \(107\)장보다 많다. \(2\)가 더 흔하기 때문이다. 어디를 고칠지 정할 때는 비율이 아니라 장수를 보아야 한다.

(1) \(203{,}530\)개. 층마다 \((\text{in}+1)\times\text{out}\)이므로

이고 선형 모형 \(7{,}850\)개의 \(25.9\)배다.

(2) 정확히 같다. 비선형이 없으면

이므로 \(\mathbf{W} = \mathbf{W}_2\mathbf{W}_1 \in \mathbb{R}^{10\times784}\), \(\mathbf{b} = \mathbf{W}_2\mathbf{b}_1 + \mathbf{b}_2 \in \mathbb{R}^{10}\)인 단일 선형층과 완전히 같은 함수다.

그런데 "같아진다"를 더 밀어붙일 수 있다. 합성행렬 \(\mathbf{W}_2\mathbf{W}_1\)의 계수는

인데 \(10\times784\) 행렬이 가질 수 있는 최대 계수도 \(10\)이다. 그러므로 은닉층이 병목조차 되지 않는다. \(\mathbf{W}_2\mathbf{W}_1\)이 도달할 수 있는 행렬의 집합은 \(10\times784\) 행렬 전체이고, 표현 가능한 함수족이 단일 선형층과 집합으로서 같다. \(203{,}530\)개의 모수로 \(7{,}850\)개가 할 수 있는 일을 그대로 할 뿐이다.

은닉 단위가 \(5\)개뿐이었다면 이야기가 달랐을 것이다. 그때는 계수가 \(5\) 이하로 제한되어 단일 선형층보다 좁은 함수족이 된다. 곧 비선형 없는 층 쌓기는 표현력을 늘리지 못하고 잘해야 유지, 잘못하면 줄인다. ReLU가 필요한 이유가 이것이다.

class TwoLayerNet(nn.Module):
    """은닉층 하나를 끼운 신경망.

    ReLU 같은 비선형 함수가 층 사이에 있어야 층을 쌓는 뜻이 있다. 없으면
    선형변환을 두 번 한 것이라 결국 하나의 선형변환과 같아진다.
    """

    def __init__(self, hidden_size=256):
        super().__init__()
        self.fc1 = nn.Linear(28 * 28, hidden_size)
        self.relu = nn.ReLU()
        self.fc2 = nn.Linear(hidden_size, 10)

    def forward(self, x):
        x = x.view(x.size(0), -1)
        return self.fc2(self.relu(self.fc1(x)))

model_twolayer = TwoLayerNet(hidden_size=256)
print(f"모수 {sum(p.numel() for p in model_twolayer.parameters())}"
      f"  (선형 모형의 {sum(p.numel() for p in model_twolayer.parameters()) / 7850:.1f}배)")

# (2) 를 확인한다. ReLU 를 빼고 두 층을 합쳐 본다.
f1, f2 = model_twolayer.fc1, model_twolayer.fc2
x = torch.randn(5, 784)
W = f2.weight @ f1.weight
b = f2.weight @ f1.bias + f2.bias
print(f"ReLU 없는 두 층 == 단일 선형층? {torch.allclose(f2(f1(x)), x @ W.T + b, atol=1e-5)}")
print(f"합성행렬 모양 {tuple(W.shape)},  계수 {int(torch.linalg.matrix_rank(W))}"
      f"  (10x784 가 가질 수 있는 최대와 같다)")

loss_twolayer = train_model(model_twolayer, train_loader, epochs=5, lr=0.1)
acc_twolayer = evaluate(model_twolayer, test_loader)

출력:

모수 203530  (선형 모형의 25.9배)
ReLU 없는 두 층 == 단일 선형층? True
합성행렬 모양 (10, 784),  계수 10  (10x784 가 가질 수 있는 최대와 같다)
Epoch 1/5, Loss: 0.4360
...
Overall accuracy: 96.86%

(1)과 (2)가 모두 확인된다. 모수 \(203{,}530\)개이고, ReLU를 뺀 두 층의 출력이 합성한 단일 선형층과 수치오차 안에서 일치하며 그 계수가 \(10\)으로 최대다.

ReLU를 넣으면 정확도가 \(92.15\%\)에서 \(96.86\%\)로 오른다. 같은 \(203{,}530\)개의 모수인데 활성함수 하나의 유무가 \(4.7\)퍼센트포인트를 가른다. 모수가 많아서 좋아진 것이 아니라 비선형이 들어와서 좋아진 것이다.

(1) \(20{,}490\)개. 합성곱층의 모수는 \(C_{\text{out}}(C_{\text{in}}k^2 + 1)\)이므로

이고 합이 \(20{,}490\)으로 이층 신경망 \(203{,}530\)개의 \(10.1\%\)다. 모수를 \(10\)분의 \(1\)로 줄인 셈이다.

(2) 학습률이 다르다. 코드의 주석 그대로 CNN만 lr=0.01로, 다른 두 모형의 lr=0.1보다 열 배 작다. 세대 수는 똑같이 \(5\)다. 그 흔적이 손실 곡선에 그대로 남아 있다.

CNN의 첫 세대 손실이 \(0.7957\)로 이층 신경망의 거의 두 배다. 보폭이 작아 세대 하나로는 멀리 가지 못한 것이다. 다섯 세대가 끝나도 \(0.1233\)으로 여전히 \(0.1068\)보다 높고, 검정 정확도도 \(96.80\%\) 대 \(96.86\%\)로 뒤진다. 이 CNN은 덜 학습된 상태다.

그러므로 \(96.80\%\)를 "CNN이 이층 신경망과 비슷하다"로 읽으면 안 된다. 이 비교는 학습 설정이 다른 두 모형의 비교이고, 모형 구조만 다른 비교가 아니다. 본문의 "\(98\)--\(99\%\)"는 충분히 학습시켰을 때 널리 알려진 값이며, 그 자리에 가려면 세대를 늘리거나(같은 \(\eta=0.01\)로 \(20\)세대쯤) 모멘텀 또는 Adam을 쓰는 편이 빠르다. 표의 "\(98\)--\(99\%\)"와 이 쪽 출력의 \(96.80\%\)가 어긋나 보이는 까닭이 이것이다.

한 가지 덧붙이면, 주석의 "\(0.1\)로는 발산하기 쉽다"는 경계는 근거가 있다. 합성곱층은 같은 가중치가 \(28\times28\)개 위치에서 쓰이므로 그 가중치에 대한 기울기가 위치 수만큼 더해져 완전연결층보다 훨씬 커진다. 보폭을 줄이는 것이 맞되, 줄인 만큼 세대를 늘려야 공정한 비교가 된다.

import torch.nn.functional as F

class SimpleCNN(nn.Module):
    """합성곱 두 층짜리 신경망.

    앞의 두 모형은 화소를 한 줄로 펴 버려 이웃 관계를 잃는다. 합성곱은
    작은 창을 미끄러뜨리며 그 구조를 살리고, 가중값을 온 이미지에
    되쓰므로 모수도 오히려 적다.
    """

    def __init__(self):
        super().__init__()
        self.conv1 = nn.Conv2d(1, 16, kernel_size=3, padding=1)   # -> 16 x 28 x 28
        self.conv2 = nn.Conv2d(16, 32, kernel_size=3, padding=1)  # -> 32 x 14 x 14
        self.fc = nn.Linear(32 * 7 * 7, 10)

    def forward(self, x):
        x = F.max_pool2d(F.relu(self.conv1(x)), 2)    # 28 -> 14
        x = F.max_pool2d(F.relu(self.conv2(x)), 2)    # 14 -> 7
        return self.fc(x.view(x.size(0), -1))

# 학습률을 0.01 로 낮췄다. 합성곱망은 기울기가 커서 0.1 로는 발산하기 쉽다.
model_cnn = SimpleCNN()

total = 0
for name, p in model_cnn.named_parameters():
    print(f"  {name:13s} {str(tuple(p.shape)):16s} {p.numel():6d}")
    total += p.numel()
print(f"합계 {total},  이층 신경망의 {total / 203530:.1%}")

loss_cnn = train_model(model_cnn, train_loader, epochs=5, lr=0.01)
acc_cnn = evaluate(model_cnn, test_loader)

출력:

  conv1.weight  (16, 1, 3, 3)       144
  conv1.bias    (16,)                16
  conv2.weight  (32, 16, 3, 3)     4608
  conv2.bias    (32,)                32
  fc.weight     (10, 1568)        15680
  fc.bias       (10,)                10
합계 20490,  이층 신경망의 10.1%
Epoch 1/5, Loss: 0.7957
...
Overall accuracy: 96.80%

(1)의 셈이 맞는다. 층별 \(160\), \(4{,}640\), \(15{,}690\)으로 합이 \(20{,}490\)이고 이층 신경망의 \(10.1\%\)다.

유도할 식이 있는 문제가 아니다. 그림에서 무엇이 읽히고 무엇이 읽히지 않는가가 전부다.

# 세 모형의 학습 곡선을 겹쳐 그린다. 구조가 복잡할수록 같은 세대에서
# 손실이 더 낮게 내려간다.
fig, ax = plt.subplots(figsize=(8, 4))
ax.plot(loss_linear, marker='o', label='Softmax Regression')
ax.plot(loss_twolayer, marker='s', label='Two-Layer Net')
ax.plot(loss_cnn, marker='^', label='Simple CNN')
ax.set_xlabel("Epoch")
ax.set_ylabel("Average Cross-Entropy Loss")
ax.set_title("Training Loss Comparison")
ax.legend()
plt.tight_layout()
plt.show()

# 그림에서 읽을 수치를 찍어 둔다.
import numpy as np
for name, h in (("선형", loss_linear), ("이층", loss_twolayer), ("CNN", loss_cnn)):
    print(f"{name:4s} {np.round(h, 4).tolist()}"
          f"   총 감소 {h[0] - h[-1]:.4f}")
print(f"세대 1 에서 CNN 이 선형보다 {loss_cnn[0] - loss_linear[0]:+.4f}")
print(f"세대 2 에서 CNN 이 선형보다 {loss_cnn[1] - loss_linear[1]:+.4f}")
print(f"마지막 세대에서 CNN 이 이층보다 {loss_cnn[-1] - loss_twolayer[-1]:+.4f}")

출력:

선형   [0.4777, 0.3369, 0.3147, 0.3025, 0.2948]   총 감소 0.1829
이층   [0.436, 0.22, 0.1632, 0.1293, 0.1068]   총 감소 0.3292
CNN  [0.7957, 0.2581, 0.1857, 0.1472, 0.1233]   총 감소 0.6724
세대 1 에서 CNN 이 선형보다 +0.3180
세대 2 에서 CNN 이 선형보다 -0.0788
마지막 세대에서 CNN 이 이층보다 +0.0165

(1) 교차는 한 번뿐이다. 세대 \(1\)에서 CNN이 \(0.7957\)로 가장 높이 시작한다. 학습률이 \(0.01\)로 열 배 작아 첫 세대에 멀리 가지 못한 탓이다(보기 8). 그러다 세대 \(2\)에서 \(0.2581\)로 급락해 선형 모형의 \(0.3369\)를 아래로 지른다. 그림에서 초록 삼각형이 파란 동그라미를 가로지르는 그 한 점이 유일한 교차다.

반면 CNN과 이층 신경망은 끝까지 교차하지 않는다. 세대 \(2\)부터 \(5\)까지 주황 네모가 줄곧 아래에 있고, 마지막에도 \(0.1233\) 대 \(0.1068\)로 CNN이 \(0.0165\) 위다. 그림이 말하는 것은 "복잡한 모형일수록 낮다"가 아니라 "\(\eta=0.1\)을 쓴 두 모형 가운데 은닉층이 있는 쪽이 낮고, \(\eta=0.01\)을 쓴 CNN은 그 사이 어딘가"다.

선형 모형의 곡선이 세대 \(2\) 이후 거의 평평한 것도 눈에 띈다. \(0.3369 \to 0.2948\)로 네 세대에 \(0.042\)만 내려간다. 보기 5에서 본 천장이다.

(2) 말할 수 없다. 이 그림이 가리는 것이 셋이다.

1. 검정 성능. 세로축은 훈련 손실이다. 훈련 손실이 낮은 것과 새 자료를 잘 맞히는 것은 다른 일이며, 과적합이 일어나면 오히려 반대가 된다. 실제로 이 그림에서 가장 낮은 이층 신경망(\(0.1068\))과 CNN(\(0.1233\))의 검정 정확도는 \(96.86\%\)와 \(96.80\%\)로 거의 같다. 곡선의 \(0.0165\) 차이가 정확도의 \(0.06\)퍼센트포인트로 묽어진다.
2. 학습 설정의 차이. 가로축이 "세대"라 세 모형이 같은 조건에서 달린 것처럼 보이지만 CNN만 학습률이 \(1/10\)이다. 공정하게 그리려면 설정을 맞추거나 가로축을 벽시계 시간으로 바꾸어야 한다. 시간으로 그리면 CNN의 곡선이 훨씬 오른쪽으로 늘어진다. 한 세대에 드는 계산이 \(50\)배쯤 되기 때문이다(연습문제 2).
3. 흔들림의 크기. 점이 세대마다 하나씩이라 세대 안에서 무슨 일이 있었는지가 전부 지워진다. 보기 5에서 보았듯 첫 세대 안에서 손실은 \(2.3\)에서 \(0.3\) 아래까지 떨어진다. 그림의 첫 점 \(0.4777\)은 그 전 과정의 평균일 뿐이다.

import numpy as np

def get_predictions(model, loader):
    """자료 전체의 참 이름표와 예측을 모은다. 혼동행렬을 만들기 위함이다."""
    model.eval()
    all_true, all_pred = [], []
    with torch.no_grad():
        for images, labels in loader:
            _, predicted = torch.max(model(images), 1)
            all_true.extend(labels.numpy())
            all_pred.extend(predicted.numpy())
    return np.array(all_true), np.array(all_pred)

y_true, y_pred = get_predictions(model_cnn, test_loader)

from sklearn.metrics import confusion_matrix
import seaborn as sns

cm = confusion_matrix(y_true, y_pred)
fig, ax = plt.subplots(figsize=(8, 6))
sns.heatmap(cm, annot=True, fmt='d', cmap='Blues', ax=ax,
            xticklabels=range(10), yticklabels=range(10))
ax.set_xlabel("Predicted")
ax.set_ylabel("True")
ax.set_title("CNN Confusion Matrix on MNIST")
plt.tight_layout()
plt.show()

# 그림에서 읽을 것을 수로도 꺼내 둔다.
off = cm - np.diag(np.diag(cm))
print(f"대각합 {np.trace(cm)} / {cm.sum()} = {100 * np.trace(cm) / cm.sum():.2f}%")
print(f"재현율 {np.round(100 * np.diag(cm) / cm.sum(1), 1).tolist()}")
print(f"정밀도 {np.round(100 * np.diag(cm) / cm.sum(0), 1).tolist()}")
order = np.dstack(np.unravel_index(np.argsort(-off.ravel()), off.shape))[0][:5]
print("가장 큰 비대각 칸:",
      ", ".join(f"{i}->{j} {off[i, j]}" for i, j in order))
pair = off + off.T
iu = np.triu_indices(10, 1)
top = np.argsort(-pair[iu])[:4]
print("쌍으로 묶으면:",
      ", ".join(f"{iu[0][k]}<->{iu[1][k]} {pair[iu[0][k], iu[1][k]]}" for k in top))
print(f"4<->9 {pair[4, 9]},  3<->5 {pair[3, 5]},  8 의 오류 합 {off[8].sum()}")

출력:

대각합 9680 / 10000 = 96.80%
재현율 [97.9, 99.0, 97.5, 97.5, 97.6, 97.3, 99.0, 96.5, 91.3, 94.3]
정밀도 [97.7, 97.4, 95.1, 96.5, 98.1, 97.4, 95.0, 95.4, 98.1, 97.7]
가장 큰 비대각 칸: 7->2 22, 8->6 15, 9->7 14, 8->3 13, 8->2 13
쌍으로 묶으면: 2<->7 30, 7<->9 18, 2<->8 16, 6<->8 16
4<->9 14,  3<->5 14,  8 의 오류 합 85

(1) 읽히는 것. 대각선이 압도적으로 짙고 비대각은 거의 흰색이다. 대각합이 \(9{,}680\)으로 전체의 \(96.80\%\)이며, 보기 8의 Overall accuracy와 정확히 같다. 행마다 더하면 \(980, 1135, \ldots\)로 MNIST 검정자료의 범주별 개수와 맞으므로 행이 참, 열이 예측이라는 규약도 확인된다.

가장 큰 비대각 칸은 \(7 \to 2\)의 \(22\)건이다. 다음이 \(8 \to 6\)의 \(15\), \(9 \to 7\)의 \(14\)다. 그리고 가장 나쁜 숫자는 \(8\)로, 재현율 \(91.3\%\)에 오류가 \(85\)건이며 그 \(85\)건이 아홉 칸에 고루 흩어져 있다(\(13, 13, 15, 11, 9, \ldots\)). \(8\)은 어느 한 숫자와 헷갈리는 것이 아니라 모두와 조금씩 헷갈린다. 고리 둘을 가진 모양이라 \(3\)·\(5\)·\(6\)·\(9\)의 부분을 다 품고 있기 때문이다.

정밀도 쪽을 보면 \(6\)(\(95.0\%\))과 \(2\)(\(95.1\%\))가 가장 낮다. 남의 사례를 많이 받아 오는 자리라는 뜻이고, 실제로 열 \(2\)에는 \(7\)에서 \(22\)건, \(8\)에서 \(13\)건이 들어온다.

(2) 이 행렬은 그 말을 뒷받침하지 않는다. 수로 재면

로 \(4\)와 \(9\), \(3\)과 \(5\)는 상위 쌍이 아니다. 본문이 든 두 쌍은 MNIST에서 일반적으로 자주 거론되는 혼동이지만, 이 한 번의 학습이 실제로 낸 행렬에서는 \(2\)와 \(7\)이 그 두 배를 넘는다. \(7\)을 가로줄 없이 쓰고 아래를 구부리면 \(2\)와 비슷해지는데, 이 모형이 유독 그 경우에 약했던 것이다.

여기서 배울 것이 둘이다. 첫째, 혼동행렬은 모형마다 다르다. 씨앗이 다르면 상위 쌍도 바뀐다(이 블록에는 씨앗이 없다). 둘째, 그러므로 "\(4\)와 \(9\)가 헷갈린다"처럼 널리 알려진 이야기를 자기 행렬에 그대로 옮겨 적지 말아야 한다. 그림을 그렸으면 거기 적힌 수를 읽어야 한다.

그림이 가리는 것은 비율이다. 날것의 도수를 칠했으므로 색 눈금이 \(0\)부터 \(1{,}124\)까지 잡히고, \(22\)라는 가장 큰 오류조차 짙기 \(22/1124 = 0.0196\)으로 거의 흰색이다. 숫자가 칸마다 적혀 있어서 읽을 수 있을 뿐, 색만으로는 어떤 오류도 보이지 않는다. 오류의 구조를 색으로 보려면 행으로 정규화하거나 대각선을 지우고 다시 그려야 한다.

W = model_linear.fc.weight.data.numpy()   # shape (10, 784)

fig, axes = plt.subplots(2, 5, figsize=(12, 5))
for k, ax in enumerate(axes.flat):
    ax.imshow(W[k].reshape(28, 28), cmap='seismic', vmin=-0.5, vmax=0.5)
    ax.set_title(f"Digit {k}")
    ax.axis('off')
plt.suptitle("Learned Weight Templates")
plt.tight_layout()
plt.show()

각 가중치 이미지 \(\mathbf{w}_k\)는 숫자 \(k\)에 대한 주형(template) 역할을 한다. 로짓 \(z_k = \mathbf{w}_k^\top \mathbf{x} + b_k\)는 주형과 입력 이미지의 내적이다. 양수(빨강) 영역은 그 화소가 켜져 있으면 범주 \(k\)를 지지하는 곳이고, 음수(파랑) 영역은 반대로 범주 \(k\)에 반하는 곳이다. 예컨대 "0"의 주형은 대개 양수인 고리 모양과 음수인 중앙부를 보여 숫자 0의 시각적 구조와 일치한다.

소프트맥스 회귀: \(\mathbf{W} \in \mathbb{R}^{10 \times 784}\)인 행렬-벡터 곱 \(\mathbf{W}\mathbf{x}\) 하나에 \(10 \times 784 = 7{,}840\)번의 MAC이 필요하다.

이층 신경망:

• 첫 층: \(784 \times 256 = 200{,}704\) MAC
• 둘째 층: \(256 \times 10 = 2{,}560\) MAC
• 합계: \(203{,}264\) MAC

간단한 CNN:

• Conv1: \(3 \times 3 \times 1\) 크기의 필터 \(16\)개를 \(28 \times 28\)개 공간 위치에 적용: \(16 \times 9 \times 28 \times 28 = 112{,}896\) MAC
• Conv2: \(3 \times 3 \times 16\) 크기의 필터 \(32\)개를 \(14 \times 14\)개 위치에 적용: \(32 \times 144 \times 14 \times 14 = 903{,}168\) MAC
• 완전연결층: \(32 \times 7 \times 7 \times 10 = 15{,}680\) MAC
• 합계: \(1{,}031{,}744\) MAC

CNN의 모수는 \(20{,}490\)개로 이층 신경망의 \(203{,}530\)개보다 10분의 1 수준이다. 각 합성곱 필터가 모든 공간 위치에서 공유되기 때문이다. 그러나 MAC은 \(1{,}031{,}744\)번으로 이층 신경망의 \(203{,}264\)번보다 5배 많다. 같은 작은 필터를 특성지도의 모든 위치에 적용하기 때문이다.

완전연결층에서는 모수 하나가 정확히 한 번씩 쓰이므로 MAC/모수 비가 1이다. 합성곱층에서는 같은 가중치가 여러 위치에서 재사용되므로 이 비가 크게 올라간다. 즉 CNN은 모수 효율을 계산 비용과 맞바꾸고, 그 대가로 평행이동 등변성을 얻는다.

실무적 함의: 메모리가 제약이면(모바일, 임베디드) CNN이 유리하고, 계산량이 제약이면 (배치 추론량이 많은 서버) 반대다.

class TwoLayerDropout(nn.Module):
    def __init__(self, hidden_size=256, p=0.5):
        super().__init__()
        self.fc1 = nn.Linear(28 * 28, hidden_size)
        self.dropout = nn.Dropout(p)
        self.fc2 = nn.Linear(hidden_size, 10)

    def forward(self, x):
        x = x.view(x.size(0), -1)
        x = F.relu(self.fc1(x))
        x = self.dropout(x)
        return self.fc2(x)

model_drop = TwoLayerDropout()
loss_drop = train_model(model_drop, train_loader, epochs=10, lr=0.1)
acc_drop = evaluate(model_drop, test_loader)

출력:

Epoch 1/10, Loss: 0.4943
Epoch 2/10, Loss: 0.2539
Epoch 3/10, Loss: 0.2002
Epoch 4/10, Loss: 0.1715
Epoch 5/10, Loss: 0.1518
Epoch 6/10, Loss: 0.1373
Epoch 7/10, Loss: 0.1257
Epoch 8/10, Loss: 0.1152
Epoch 9/10, Loss: 0.1113
Epoch 10/10, Loss: 0.1035
Overall accuracy: 97.63%
  Digit 0: 98.6%
  Digit 1: 99.0%
  Digit 2: 98.3%
  Digit 3: 98.3%
  Digit 4: 96.4%
  Digit 5: 97.1%
  Digit 6: 97.5%
  Digit 7: 97.0%
  Digit 8: 96.9%
  Digit 9: 96.9%

드롭아웃이 없으면 이층 신경망이 훈련 정확도 약 99%, 검정 정확도 약 97%를 내어 2%포인트의 격차가 생긴다. 드롭아웃을 넣으면 훈련 정확도가 낮아지지만(약 97%) 검정 정확도는 비슷하거나 조금 좋아져 격차가 줄어든다.

드롭아웃이 정칙화로 작동하는 이유는, 학습 중에 각 은닉 단위를 확률 \(p\)로 무작위로 0으로 만들기 때문이다. 그러면 신경망이 어느 한 뉴런에 의존할 수 없고 학습된 표현을 여러 단위에 분산시켜야 한다. 사실상 드롭아웃은 지수적으로 많은 부분 신경망의 앙상블(가능한 마스크 \(2^{256}\)가지 전부)을 학습시키고 검정 시점에 그 예측을 평균한다. 이는 특성 사이의 공적응을 줄이고 일반화를 개선한다.

\(C_{\text{out}}\)개의 필터 각각은 \(C_{\text{in}}\)개의 입력 채널마다 \(k \times k\) 공간 커널을 가지고, 여기에 편향 하나가 더해진다. 따라서 총 모수 개수는

이다.

Conv1: \(C_{\text{in}} = 1\), \(C_{\text{out}} = 16\), \(k = 3\):

Conv2: \(C_{\text{in}} = 16\), \(C_{\text{out}} = 32\), \(k = 3\):

완전연결층: 입력 \(32 \times 7 \times 7 = 1{,}568\)개, 출력 10개이므로 \(1{,}568 \times 10 + 10 = 15{,}690\)개.

합계: \(160 + 4{,}640 + 15{,}690 = 20{,}490\)개.

PyTorch로 확인할 수 있다.

total = sum(p.numel() for p in model_cnn.parameters())
print(f"Total CNN parameters: {total}")

출력:

Total CNN parameters: 20490

\(\square\)

이미지 가운데에 가는 세로획으로 그린 숫자 "1"과, 같은 "1"을 오른쪽으로 3화소 옮긴 것을 생각하자. 화소공간에서는 원본의 0이 아닌 화소가 모두 이동했으므로 두 이미지 사이의 유클리드 거리가 상당히 크다.

둘 다 분명히 "1"인데도 그렇다. 반대로 특정한 획 방식으로 쓴 "7"이 옮겨진 "1"과 비슷한 화소를 활성화하여, 다른 범주인데도 유클리드 거리가 작을 수 있다.

선형 분류기에서 로짓 \(z_k = \mathbf{w}_k^\top \mathbf{x} + b_k\)는 화소의 절대 위치에 의존한다. 3화소 이동이 모든 \(z_k\)를 바꾸고 예측 범주까지 바꿀 수 있다. 선형 모형은 위치 변형마다 별도의 주형을 학습해야 하는데, 제한된 자료로는 불가능하다.

CNN은 평행이동 등변성으로 이를 극복한다. 합성곱층은 학습된 같은 필터를 모든 공간 위치에 적용한다. 어떤 필터가 위치 \((i, j)\)에서 세로 모서리를 검출한다면 \((i, j+3)\)에서도 같은 모서리를 검출한다. 뒤따르는 최대 풀링층이 근사적인 평행이동 불변성을 도입하여 작은 이동에 대한 민감도를 더 줄인다. CNN은 위치와 무관하게 "세로선"이라는 획 양상을 인식하도록 학습하며, 이것이 숫자 인식에 필요한 바로 그 불변성이다.
