히스토그램과 밀도 그림 (정규성 판정)

들어가는 이야기 — 구간 수만 바꿔 봉우리가 1 에서 53 으로

\(\mathcal{N}(0,1)\) 에서 뽑은 \(n = 1000\) 개를 한 번도 바꾸지 않고 구간 수만 \(5\), \(10\), \(20\), \(40\), \(80\), \(160\) 으로 늘려 히스토그램을 그려 보자. 봉우리 개수가 \(1\), \(1\), \(1\), \(10\), \(27\), \(53\) 으로 변한다. 완전히 정규인 자료에서 봉우리가 \(53\) 개까지 보이는 것이다.

그러니 「히스토그램에 봉우리가 여러 개 보인다」는 관찰은 자료에 대한 말인지 구간 수에 대한 말인지 되물어야 한다. 꼬리 쪽은 사정이 더 나쁘다. 꼬리의 도수는 \(0\) 에 가까워 막대가 거의 그려지지 않으므로, 꼬리가 두꺼워도 이 그림에서는 거의 티가 나지 않는다. 정규성(normality) 이탈 가운데 가장 비싼 종류를 이 그림만으로는 못 보는 것이다.

그래도 이 그림만 하는 일이 있다. 봉우리가 둘인 자료는 구간 수만 알맞으면 여기서 잘 보이고, Q-Q 그림은 오히려 그것을 놓친다. 그리고 「히스토그램」이라는 말이 처음 찍힌 자리(아래 상자)는 애초에 자료와 정규곡선을 맞대어 보려고 세운 그림이었다. 거기서도 가운데는 맞고 꼬리가 어긋났다 — 한 구간에서 이론이 \(66\) 인데 자료는 \(110\) 으로 \(1.67\) 배다.

그러면 이 그림으로 정규성에 대해 무엇을 판정할 수 있고, 판정하려면 구간 폭을 어떻게 다뤄야 하는가. 세 분포에 같은 정규곡선을 올려 가며 그 한계를 수로 적는 것이 이 쪽의 일이다.

두 줄 두 칸짜리 그림. 윗줄은 꼬리가 두꺼운 자료로 히스토그램에서는 봉우리만 높고 꼬리는 보이지 않는데 Q-Q 그림에서는 양 끝이 크게 휜다. 아랫줄은 봉우리가 둘인 자료로 히스토그램에서는 한눈에 보이는데 Q-Q 그림에서는 휘긴 하지만 봉우리가 둘이라는 것이 읽히지 않는다

두 자료를 두 그림으로 각각 보았다. 대각선으로 엇갈리는 것이 요점이다 — 꼬리가 두꺼운 자료(초과첨도 \(+12.96\))는 히스토그램에서 봉우리만 높고 꼬리는 거의 보이지 않는데 Q-Q 그림에서는 양 끝이 또렷이 휜다. 봉우리가 둘인 자료는 그 반대다. 히스토그램에서 한눈에 보이는 것이 Q-Q 그림에서는 가운데가 조금 눌린 것으로만 나타나 봉우리가 둘이라는 사실 자체가 읽히지 않는다. 그러니 이 그림이 못 보는 종류가 따로 있고, 하필 그것이 정규성 이탈 가운데 가장 비싼 종류다.

확인한 곳 — 이 쪽 「「히스토그램」이라는 말이 처음 찍힌 문장」 상자와 그 출처 줄. 봉우리 개수는 직접 세어 본 값이다

시각적 방법은 자료가 정규분포를 따르는지를 눈으로 평가하는 길이다. 형식적 통계검정은 아니지만 자료의 분포를 이해하는 데 쓸모 있는 단서를 준다.


개요

히스토그램은 자료의 분포를 그림으로 나타낸 것이다. 자료를 구간으로 나누고 각 구간에 자료점이 얼마나 자주 들어가는지 보여준다. 자료가 정규분포를 따르면 히스토그램이 익숙한 종 모양 곡선에 가까워야 한다. 밀도 그림도 비슷하지만 분포를 나타내는 매끄러운 곡선을 제공한다.


1. 정규 표본에 정규 확률밀도함수 겹치기

보기 1. 정규 표본에 정규 곡선 겹치기. \(\mathcal{N}(0,1)\)에서 \(n = 1000\)개를 뽑아 구간 20개의 히스토그램을 그리고, 표본평균(sample mean)과 표본표준편차로 맞춘 정규 확률밀도함수(probability density function)를 겹친다.

(1) 그려 보고 무엇이 읽히는지 말하시오. 히스토그램에서 가장 높은 막대가 표본평균 자리에 서는가를 수로 확인하시오.

(2) 자료를 그대로 둔 채 구간 수만 5, 10, 20, 40, 80, 160으로 바꾸어 히스토그램의 봉우리(국소최대) 개수를 세시오. 완전히 정규인 자료에서 봉우리가 몇 개까지 생기는가. 이로부터 "히스토그램에 봉우리가 여러 개 보인다"는 관찰을 어떻게 다루어야 하는가.

풀이

유도할 답이 있는 문제가 아니다. 그림이 무엇을 보여 주고 무엇을 만들어 내는가가 전부다.

(1) 그림.

import numpy as np
import matplotlib.pyplot as plt
from scipy import stats

plt.rcParams["font.sans-serif"] = ["NanumGothic", "Apple SD Gothic Neo", "Malgun Gothic"]
plt.rcParams["font.family"] = "sans-serif"
plt.rcParams["axes.unicode_minus"] = False

def plot_histogram_with_density(data, figsize=(12, 3)):
    """히스토그램에 적합한 정규 확률밀도함수를 겹쳐 그린다.

    자료의 평균과 표준편차로 만든 곡선이므로 위치와 척도는 이미 맞아 있다.
    남는 차이는 오직 모양이다.

    매개변수
    --------
    data : 그릴 자료
    figsize : 그림 크기 (가로, 세로)
    """
    fig, ax = plt.subplots(figsize=figsize)

    # density=True 로 넓이의 합을 1 로 맞춰야 확률밀도함수와 겹칠 수 있다.
    _, bins, _ = ax.hist(data, bins=20, density=True, alpha=0.5, label="Data Histogram")

    mu = data.mean()
    sigma = data.std()
    pdf = stats.norm(loc=mu, scale=sigma).pdf(bins)

    ax.plot(bins, pdf, "--r", label="Normal PDF")

    ax.spines["top"].set_visible(False)
    ax.spines["right"].set_visible(False)

    ax.set_title('Histogram with Density Plot')
    ax.set_xlabel('Value')
    ax.set_ylabel('Density')
    ax.legend()

    plt.show()

if __name__ == "__main__":
    # 정규자료: 곡선이 히스토그램에 잘 얹힌다.
    np.random.seed(0)
    sample_data = np.random.normal(loc=0, scale=1, size=1000)
    plot_histogram_with_density(sample_data)

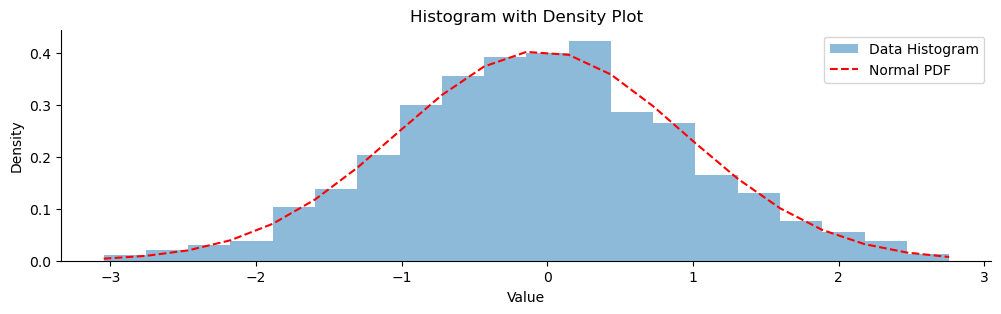

정규 자료의 히스토그램과 밀도곡선

(2) 구간 수를 흔들어 본다.

import numpy as np
from scipy import stats

np.random.seed(0)
x = np.random.normal(loc=0, scale=1, size=1000)

# 쪽의 함수가 쓰는 것과 같은 설정: bins=20, density=True, sigma = std(ddof=0).
mu, sigma = x.mean(), x.std()
dens, bins = np.histogram(x, bins=20, density=True)
cnt, _ = np.histogram(x, bins=20)
k = int(dens.argmax())

print(f"mu = {mu:.4f}   sigma(ddof=0) = {sigma:.4f}   sigma(ddof=1) = {x.std(ddof=1):.4f}")
print(f"구간 폭 = {bins[1] - bins[0]:.4f}   구간 수 = 20")
print(f"최고 막대 밀도 = {dens.max():.4f} @ 구간중심 {(bins[k] + bins[k + 1]) / 2:+.4f}")
print(f"정규 pdf 최대  = {stats.norm(mu, sigma).pdf(mu):.4f} @ mu = {mu:+.4f}")
print(f"양끝 구간 도수: {cnt[:3]} ... {cnt[-3:]}")


def n_peaks(counts):
    """막대 높이에서 국소최대의 개수를 센다."""
    pad = np.r_[-1.0, counts.astype(float), -1.0]
    return int(np.sum((pad[1:-1] > pad[:-2]) & (pad[1:-1] >= pad[2:])))


print("\n구간 수를 바꿔 가며 봉우리를 센다 (자료는 그대로다):")
for m in (5, 10, 20, 40, 80, 160):
    c, b = np.histogram(x, bins=m)
    print(f"  구간 {m:3d}개  폭 {b[1] - b[0]:.4f}  봉우리 {n_peaks(c):2d}개"
          f"  최고 도수 {c.max():3d}  빈 구간 {int((c == 0).sum()):2d}개")

n = len(x)
q1, q3 = np.percentile(x, [25, 75])
h_fd = 2 * (q3 - q1) * n ** (-1 / 3)
h_sc = 3.49 * x.std(ddof=1) * n ** (-1 / 3)
rng_ = x.max() - x.min()
print(f"\nSturges  k = 1 + log2(n) = {1 + np.log2(n):.2f}")
print(f"Scott    h = {h_sc:.4f}  ->  k = {rng_ / h_sc:.2f}")
print(f"FD       h = {h_fd:.4f}  ->  k = {rng_ / h_fd:.2f}")

출력:

mu = -0.0453   sigma(ddof=0) = 0.9870   sigma(ddof=1) = 0.9875
구간 폭 = 0.2903   구간 수 = 20
최고 막대 밀도 = 0.4237 @ 구간중심 +0.2920
정규 pdf 최대  = 0.4042 @ mu = -0.0453
양끝 구간 도수: [3 6 9] ... [16 11  4]

구간 수를 바꿔 가며 봉우리를 센다 (자료는 그대로다):
  구간   5개  폭 1.1611  봉우리  1개  최고 도수 456  빈 구간  0개
  구간  10개  폭 0.5805  봉우리  1개  최고 도수 239  빈 구간  0개
  구간  20개  폭 0.2903  봉우리  1개  최고 도수 123  빈 구간  0개
  구간  40개  폭 0.1451  봉우리 10개  최고 도수  64  빈 구간  0개
  구간  80개  폭 0.0726  봉우리 27개  최고 도수  37  빈 구간  5개
  구간 160개  폭 0.0363  봉우리 53개  최고 도수  25  빈 구간 23개

Sturges  k = 1 + log2(n) = 10.97
Scott    h = 0.3446  ->  k = 16.84
FD       h = 0.2611  ->  k = 22.24

(1) 읽기. 곡선과 막대가 전체적으로 잘 겹친다. 겹치는 것이 당연한 까닭을 먼저 짚어 두어야 한다. 곡선의 모수를 자료에서 뽑아 썼으므로 위치와 척도는 맞을 수밖에 없다. 남는 비교 대상은 모양뿐이다. 높이로 재면 최고 막대가 밀도 \(0.4237\), 정규곡선의 최대가 \(0.4042\)로 \(4.8\%\) 차이이고, 양끝 구간의 도수가 좌 \(3, 6, 9\) 대 우 \(16, 11, 4\)로 대략 맞물린다.

그런데 가장 높은 막대는 표본평균 자리에 서지 않는다. 최고 막대의 중심이 \(+0.2920\)인데 표본평균은 \(-0.0453\)이다. 차이 \(0.337\)은 구간 폭 \(0.2903\)의 \(1.16\)배이니, 봉우리가 한 칸 넘게 비껴 있다. 자료가 정확히 정규인데도 그렇다. 구간별 도수는 이항변동을 가지므로 최고 막대의 위치는 잡음이 많은 추정량이고, 최빈 구간의 위치로 중심을 읽으려 해서는 안 된다. 중심을 알고 싶으면 평균이나 중앙값을 계산해야 한다.

두 가지를 더 적어 둔다. 함수가 쓰는 data.std()는 ddof=0이라 \(\hat\sigma = 0.9870\)이고 표본표준편차 \(S = 0.9875\)와 다르다. \(n = 1000\)에서는 차이가 \(0.05\%\)라 그림에서 보이지 않지만 작은 표본에서는 문제가 된다. 또 pdf(bins)는 확률밀도함수를 구간 경계 21개에서만 계산한다. 곧 빨간 "곡선"은 21점을 이은 꺾은선이다. 구간을 20개로 둔 지금은 매끄럽게 보이지만, 구간 수를 줄이면 꺾임이 눈에 드러난다.

(2) 봉우리 개수는 구간 수가 정한다. 자료는 한 번도 바뀌지 않았다. 그런데도

구간 수 5 10 20 40 80 160
봉우리 1 1 1 10 27 53
빈 구간 0 0 0 0 5 23

로 변한다. 완전히 정규인 자료에서 봉우리가 53개까지 보인다. 구간 폭이 \(0.0363\)으로 좁아지면 구간마다 평균 6개쯤만 들어가고, 그 도수의 변동이 그대로 들쭉날쭉한 톱니가 되기 때문이다. 160개 구간에서는 비어 있는 구간도 23개나 생겨 자료에 빈틈이 있는 것처럼 보인다. 없는 빈틈이다.

경계는 20개와 40개 사이에 있다. 그리고 세 가지 구간 규칙이 모두 그 아래쪽을 가리킨다. Sturges \(k = 10.97\), Scott \(k = 16.84\), Freedman–Diaconis \(k = 22.24\)다. 쪽에서 쓴 bins=20은 이 세 값의 범위 안에 있으니 적절한 선택이었다.

따라서 "히스토그램에 봉우리가 여러 개 보인다"는 관찰은 그 자체로는 아무 정보도 아니다. 구간 수를 함께 보고해야 하고, 더 나은 방법은 구간 수를 몇 가지로 바꿔 그려 어느 선택에서도 남는 봉우리만 실제 봉우리로 인정하는 것이다. 위 표에서는 어떤 구간 수에서도 봉우리가 둘로 갈라지지 않으므로 이 자료는 단봉이라고 판단할 수 있다. 커널밀도추정도 같은 문제를 대역폭(bandwidth)의 이름으로 겪는다.

density=True가 핵심이다

ax.hist(..., density=True)가 히스토그램의 전체 넓이를 1로 만들어 준다. 이렇게 해야 확률밀도함수 곡선과 같은 척도가 되어 비교가 의미를 갖는다. 빈도(도수)를 그대로 그리면 두 곡선의 척도가 완전히 달라 겹쳐 그리는 것이 무의미해진다.


2. 지수 표본에 정규 확률밀도함수 겹치기

보기 2. 지수 표본에 정규 곡선 겹치기. \(\text{Exponential}(1)\)에서 \(n = 1000\)개를 뽑아 보기 1과 똑같이 구간 20개의 히스토그램에 적합 정규곡선을 겹친다.

(1) 봉우리의 자리와 높이를 수로 비교하시오. 히스토그램의 최고 막대와 정규곡선의 최대가 어디에 서고 높이 비가 얼마인가.

(2) 겹쳐 그린 정규곡선은 지수 자료가 있을 수 없는 구간까지 뻗는다. 그 구간에 곡선이 놓는 확률질량이 얼마인지 구하시오. 이것이 왜 "모수를 자료에서 맞추었으므로 적어도 위치와 척도는 맞다"는 변명을 무너뜨리는가.

풀이

(1)·(2) 그림과 수치. 보기 1과 같은 함수에 자료만 바꾸어 넣는다.

import numpy as np
import matplotlib.pyplot as plt
from scipy import stats

plt.rcParams["font.sans-serif"] = ["NanumGothic", "Apple SD Gothic Neo", "Malgun Gothic"]
plt.rcParams["font.family"] = "sans-serif"
plt.rcParams["axes.unicode_minus"] = False

def plot_histogram_with_density(data, figsize=(12, 3)):
    """히스토그램에 적합한 정규 확률밀도함수를 겹쳐 그린다.

    자료의 평균과 표준편차로 만든 곡선이므로, 위치와 척도는 이미 맞아
    있다. 남는 차이는 오직 모양이다.
    """
    fig, ax = plt.subplots(figsize=figsize)
    _, bins, _ = ax.hist(data, bins=20, density=True, alpha=0.5, label="Data Histogram")

    mu = data.mean()
    sigma = data.std()
    pdf = stats.norm(loc=mu, scale=sigma).pdf(bins)
    ax.plot(bins, pdf, "--r", label="Normal PDF")

    ax.spines["top"].set_visible(False)
    ax.spines["right"].set_visible(False)
    ax.set_title('Histogram with Density Plot')
    ax.set_xlabel('Value')
    ax.set_ylabel('Density')
    ax.legend()
    plt.show()

if __name__ == "__main__":
    # 지수자료: 곡선이 왼쪽에서 음수 구간까지 뻗어 나가고 봉우리 자리도
    # 어긋난다. 정규로 볼 수 없다는 것이 한눈에 보인다.
    np.random.seed(0)
    sample_data = np.random.exponential(scale=1, size=1000)
    plot_histogram_with_density(sample_data)

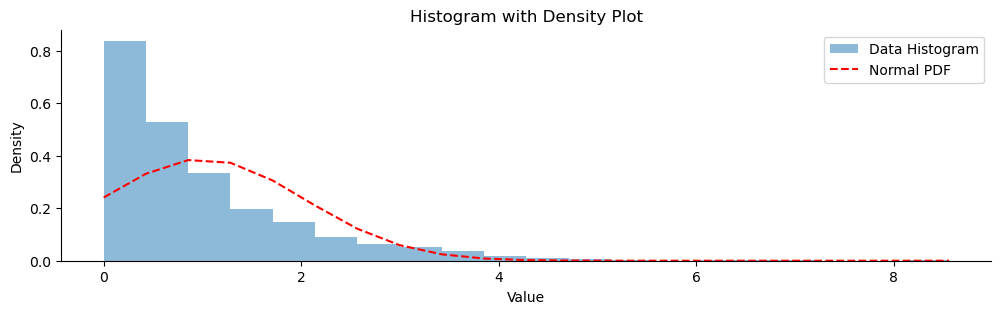

지수분포 자료의 히스토그램과 정규밀도

import numpy as np
from scipy import stats

np.random.seed(0)
x = np.random.exponential(scale=1, size=1000)

mu, sigma = x.mean(), x.std()
dens, bins = np.histogram(x, bins=20, density=True)
cnt, _ = np.histogram(x, bins=20)
fit = stats.norm(mu, sigma)
k = int(dens.argmax())

print(f"mu = {mu:.4f}   sigma = {sigma:.4f}   (Exp(1) 의 참값은 둘 다 1)")
print(f"구간 폭 = {bins[1] - bins[0]:.4f}")
print(f"최고 막대 밀도 = {dens.max():.4f} @ 구간중심 {(bins[k] + bins[k + 1]) / 2:.4f}")
print(f"정규 pdf 최대  = {fit.pdf(mu):.4f} @ mu = {mu:.4f}   (높이 비 {dens.max() / fit.pdf(mu):.2f})")
print(f"자료 최소 = {x.min():.4f},  Exp 의 참 최빈값 = 0")
print(f"왼쪽 세 구간 도수 = {cnt[:3]},  오른쪽 세 구간 = {cnt[-3:]}")

# 적합한 정규가 음수 구간에 얼마나 질량을 놓는가. 지수자료는 거기 있을 수 없다.
print(f"P(적합 정규 < 0) = {fit.cdf(0):.6f} = {100 * fit.cdf(0):.2f}%")
print(f"실제로 음수인 관측값 = {int((x < 0).sum())}개")
print(f"g1 = {stats.skew(x):.4f}  (Exp 의 이론 왜도 = 2)")
print(f"g2 = {stats.kurtosis(x):.4f}  (Exp 의 이론 초과첨도 = 6)")

출력:

mu = 1.0035   sigma = 1.0291   (Exp(1) 의 참값은 둘 다 1)
구간 폭 = 0.4280
최고 막대 밀도 = 0.8387 @ 구간중심 0.2146
정규 pdf 최대  = 0.3877 @ mu = 1.0035   (높이 비 2.16)
자료 최소 = 0.0005,  Exp 의 참 최빈값 = 0
왼쪽 세 구간 도수 = [359 226 143],  오른쪽 세 구간 = [0 0 1]
P(적합 정규 < 0) = 0.164738 = 16.47%
실제로 음수인 관측값 = 0개
g1 = 2.0526  (Exp 의 이론 왜도 = 2)
g2 = 6.4761  (Exp 의 이론 초과첨도 = 6)

(1) 봉우리가 두 가지로 어긋난다. 자리가 어긋난다. 히스토그램의 최고 막대는 맨 왼쪽 구간(중심 \(0.2146\))이고 정규곡선의 최대는 \(\mu = 1.0035\)에 있다. 구간 폭 \(0.4280\)으로 재면 두 봉우리가 1.8칸 떨어져 있다. 지수분포(exponential distribution)의 참 최빈값(mode)이 0이므로 이는 표본의 우연이 아니다. 높이도 어긋난다. 최고 막대가 밀도 \(0.8387\), 정규곡선의 최대가 \(0.3877\)로 히스토그램 쪽이 2.16배 높다. 왼쪽 세 구간에 \(359 + 226 + 143 = 728\)개, 곧 자료의 \(73\%\)가 몰려 있는데 대칭곡선으로는 이런 집중을 흉내낼 수 없다.

오른쪽도 보아야 한다. 오른쪽 세 구간의 도수가 \(0, 0, 1\)이다. 히스토그램에서는 이 막대들이 거의 보이지 않으므로 꼬리가 얼마나 긴지를 이 그림에서 읽어 내기는 어렵다. 두꺼운 꼬리의 진단은 Q-Q 그림의 몫이다. 표본 모양 통계량은 \(g_1 = 2.053\), \(g_2 = 6.476\)으로 지수분포의 이론값 \(2\)와 \(6\)에 가깝다(scipy.stats.skew·kurtosis의 기본값 bias=True·fisher=True를 쓴 보정하지 않은 초과첨도 판본이다).

(2) 적합 정규는 음수 구간에 \(16.47\%\)를 놓는다. 표본평균 \(\mu = 1.0035\), 표본표준편차 \(\sigma = 1.0291\)로 맞춘 곡선에서

\[ P(\text{적합 정규} < 0) = \Phi\!\left(\frac{0 - 1.0035}{1.0291}\right) = \Phi(-0.9751) = 0.1647 \]

이다. 그런데 지수분포의 지지집합은 \([0, \infty)\)이고 실제로 음수인 관측값은 0개다. 곧 적합된 모형이 전체 확률의 6분의 1을 자료가 존재할 수 없는 곳에 버리고 있다.

이것이 "모수를 자료에서 맞추었으니 위치와 척도는 맞다"는 변명을 무너뜨리는 자리다. 그 말은 참이다. 평균과 분산은 정의상 맞아 있다. 그러나 평균과 분산을 맞추는 것이 분포를 맞추는 것이 아니다. 지지집합부터 틀렸고, 모양이 틀렸고, 그래서 이 모형으로 계산한 확률은 전부 틀린다. 보기 1에서 곡선과 막대가 잘 겹친 것은 모수를 맞췄기 때문이 아니라 자료가 실제로 정규였기 때문이다. 적합의 자유도 두 개로는 모양의 결함을 가릴 수 없다 — 이것이 겹쳐 그리기가 진단으로서 쓸모를 갖는 이유다.


3. 카이제곱 표본에 정규 확률밀도함수 겹치기

보기 3. 카이제곱 표본에 정규 곡선 겹치기. \(\chi^2_{10}\)에서 \(n = 1000\)개를 뽑아 보기 1·2와 똑같이 겹쳐 그린다. 이 경우는 지수보다 훨씬 정규에 가깝다.

(1) 막대와 곡선의 차를 구간마다 재어 가장 크게 어긋난 자리를 찾으시오. 그 자리에서 불일치가 곡선 높이의 몇 퍼센트인가.

(2) 이 그림을 보고 "대략 정규로 보아도 되겠다"고 판단했다면 무엇을 놓치는가. 오른쪽 끝 구간의 막대와 곡선을 수로 비교하여 답하시오.

풀이

(1)·(2) 그림과 수치.

import numpy as np
import matplotlib.pyplot as plt
from scipy import stats

plt.rcParams["font.sans-serif"] = ["NanumGothic", "Apple SD Gothic Neo", "Malgun Gothic"]
plt.rcParams["font.family"] = "sans-serif"
plt.rcParams["axes.unicode_minus"] = False

def plot_histogram_with_density(data, figsize=(12, 3)):
    """히스토그램에 적합한 정규 확률밀도함수를 겹쳐 그린다.

    자료의 평균과 표준편차로 만든 곡선이므로, 위치와 척도는 이미 맞아
    있다. 남는 차이는 오직 모양이다.
    """
    fig, ax = plt.subplots(figsize=figsize)
    _, bins, _ = ax.hist(data, bins=20, density=True, alpha=0.5, label="Data Histogram")

    mu = data.mean()
    sigma = data.std()
    pdf = stats.norm(loc=mu, scale=sigma).pdf(bins)
    ax.plot(bins, pdf, "--r", label="Normal PDF")

    ax.spines["top"].set_visible(False)
    ax.spines["right"].set_visible(False)
    ax.set_title('Histogram with Density Plot')
    ax.set_xlabel('Value')
    ax.set_ylabel('Density')
    ax.legend()
    plt.show()

if __name__ == "__main__":
    # 카이제곱(자유도 10): 지수보다 훨씬 가깝지만 왼쪽 어깨가 조금 어긋난다.
    np.random.seed(0)
    sample_data = np.random.chisquare(df=10, size=1000)
    plot_histogram_with_density(sample_data)

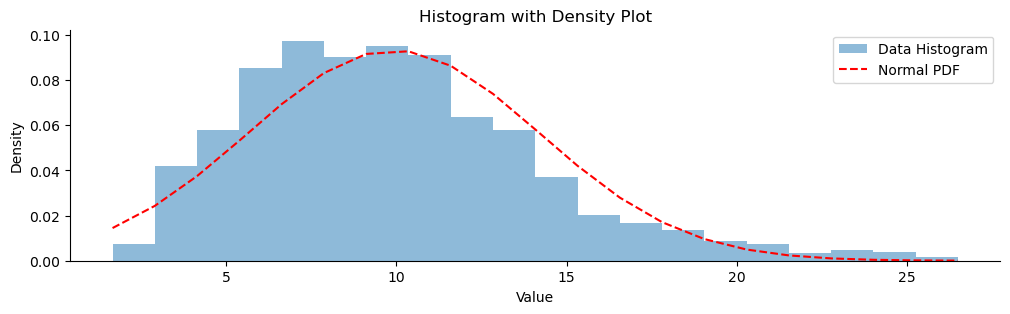

카이제곱 자료의 히스토그램과 정규밀도

import numpy as np
from scipy import stats

np.random.seed(0)
x = np.random.chisquare(df=10, size=1000)

mu, sigma = x.mean(), x.std()
dens, bins = np.histogram(x, bins=20, density=True)
fit = stats.norm(mu, sigma)
k = int(dens.argmax())
ctr = (bins[:-1] + bins[1:]) / 2

print(f"mu = {mu:.4f}   sigma = {sigma:.4f}   (chi2_10 의 참값: 10 과 sqrt(20) = {np.sqrt(20):.4f})")
print(f"구간 폭 = {bins[1] - bins[0]:.4f}")
print(f"최고 막대 밀도 = {dens.max():.4f} @ 구간중심 {ctr[k]:.4f}")
print(f"정규 pdf 최대  = {fit.pdf(mu):.4f} @ mu = {mu:.4f}")
print(f"chi2_10 의 참 최빈값 = d - 2 = 8")
print(f"P(적합 정규 < 0) = {fit.cdf(0):.6f} = {100 * fit.cdf(0):.2f}%")

# 막대와 곡선의 차이를 구간마다 재서 가장 크게 어긋난 자리를 찾는다.
diff = dens - fit.pdf(ctr)
j = int(np.abs(diff).argmax())
print(f"가장 크게 어긋난 구간: 중심 {ctr[j]:.3f}, 막대 {dens[j]:.4f} - 곡선 {fit.pdf(ctr[j]):.4f}"
      f" = {diff[j]:+.4f}  (곡선의 {100 * diff[j] / fit.pdf(ctr[j]):+.1f}%)")
print("구간중심 / 막대 / 곡선 / 차:")
for i in range(0, 20, 2):
    print(f"  {ctr[i]:6.2f}  {dens[i]:.4f}  {fit.pdf(ctr[i]):.4f}  {diff[i]:+.4f}")
print(f"g1 = {stats.skew(x):.4f}  (이론 sqrt(8/10) = {np.sqrt(0.8):.4f})")
print(f"g2 = {stats.kurtosis(x):.4f}  (이론 12/10 = 1.2)")

출력:

mu = 9.9224   sigma = 4.2793   (chi2_10 의 참값: 10 과 sqrt(20) = 4.4721)
구간 폭 = 1.2419
최고 막대 밀도 = 0.0974 @ 구간중심 7.2509
정규 pdf 최대  = 0.0932 @ mu = 9.9224
chi2_10 의 참 최빈값 = d - 2 = 8
P(적합 정규 < 0) = 0.010205 = 1.02%
가장 크게 어긋난 구간: 중심 6.009, 막대 0.0854 - 곡선 0.0614 = +0.0240  (곡선의 +39.1%)
구간중심 / 막대 / 곡선 / 차:
    2.28  0.0072  0.0189  -0.0117
    4.77  0.0580  0.0451  +0.0129
    7.25  0.0974  0.0767  +0.0207
    9.73  0.0950  0.0931  +0.0019
   12.22  0.0636  0.0807  -0.0171
   14.70  0.0370  0.0500  -0.0129
   17.19  0.0169  0.0221  -0.0052
   19.67  0.0089  0.0070  +0.0019
   22.15  0.0032  0.0016  +0.0017
   24.64  0.0040  0.0003  +0.0038
g1 = 0.8519  (이론 sqrt(8/10) = 0.8944)
g2 = 0.8951  (이론 12/10 = 1.2)

(1) 가장 크게 어긋난 자리는 왼쪽 어깨다. 중심 \(6.009\)인 구간에서 막대가 \(0.0854\), 곡선이 \(0.0614\)로 차가 \(+0.0240\)이다. 곡선 높이의 \(39.1\%\) 이니 작은 불일치가 아니다. 차의 부호를 왼쪽에서 오른쪽으로 훑으면 \(-,\ +,\ +,\ +,\ -,\ -,\ -,\ +,\ +,\ +\)로 세 번 바뀐다. 이것이 오른쪽 왜도(skewness)의 서명이다. 봉우리 왼쪽 어깨가 곡선보다 높고(\(4.77\)에서 \(+0.0129\), \(7.25\)에서 \(+0.0207\)), 봉우리 오른쪽 어깨가 곡선보다 낮고(\(12.22\)에서 \(-0.0171\), \(14.70\)에서 \(-0.0129\)), 다시 오른쪽 꼬리가 곡선보다 높다. 곧 질량이 왼쪽으로 몰리고 꼬리만 오른쪽으로 길게 새어 나간 꼴이다.

봉우리의 자리도 그 말을 한다. 히스토그램의 최고 막대는 중심 \(7.25\)에 서고 적합 정규의 최대는 \(\mu = 9.92\)에 선다. \(\chi^2_d\)의 참 최빈값은 \(d - 2 = 8\)이므로 히스토그램 쪽이 참값에 가깝고 정규곡선은 봉우리를 오른쪽으로 2칸 가까이 밀어 놓았다. 평균을 중심으로 삼는 대칭곡선은 최빈값과 평균이 다른 분포를 흉내낼 수 없다. 표본 모양 통계량은 \(g_1 = 0.852\), \(g_2 = 0.895\)로 이론값 \(\sqrt{8/10} = 0.894\)와 \(12/10 = 1.2\)에 견줄 만하다(둘 다 scipy 기본값, 곧 보정하지 않은 판본이다).

(2) 놓치는 것은 오른쪽 꼬리다. 보기 2의 지수 자료에서는 음수 구간의 질량이 \(16.47\%\)였는데 여기서는 \(1.02\%\)로 줄었다. 눈으로 보기에 "대략 맞는다"는 인상이 그래서 생긴다. 그러나 가장 바깥 구간을 보면 이야기가 달라진다.

구간 중심 막대 밀도 곡선 밀도 비
\(24.64\) \(0.004026\) \(0.000252\) \(16.0\)
\(25.88\) \(0.001610\) \(0.000089\) \(18.1\)

막대가 곡선의 16배에서 18배다. 도수로 바꾸면 더 분명하다. 마지막 구간에 실제로 2개가 들어 있고, 참 \(\chi^2_{10}\)이 예측하는 기대도수는 \(1.75\)개인데 적합 정규가 예측하는 것은 \(0.12\)개다. 곧 적합 정규는 그 구간을 15배 과소평가한다.

그런데도 그림에서는 이 결함이 보이지 않는다. 밀도가 \(0.004\)와 \(0.00025\)여서 봉우리 높이 \(0.097\) 의 \(4\%\) 와 \(0.26\%\) 에 지나지 않고(앞은 막대, 뒤는 곡선이다), 둘 다 축 바닥에 눌려 구별되지 않는다. 선형 세로축의 히스토그램은 꼬리를 보여 주는 도구가 아니다.

실무에서 이 차이가 닿는 곳은 분위수다. \(\chi^2_{10}\)의 \(99.9\%\) 분위수(quantile)는 \(29.59\)인데 적합 정규가 주는 값은 \(9.92 + 3.09 \times 4.28 = 23.15\)다. 상위 0.1% 를 6 이상 과소평가한다. 가운데가 잘 맞는 그림을 근거로 정규근사를 받아들이면 정확히 이 오차를 안고 가게 된다. 그래서 "대략 정규로 보인다"는 판단은 가운데에 대한 진술일 뿐이며, 꼬리가 중요한 문제에서는 Q-Q 그림이나 형식적 검정으로 따로 확인해야 한다.

그림으로 보는 통계학 1. 「히스토그램」이라는 말이 처음 찍힌 문장

이 쪽이 세 번 반복한 일 — 막대를 세우고 맞춘 곡선을 겹친 다음 어디가 어긋나는지 본다 — 에는 시작한 자리가 있다. 그 자리에서 「히스토그램」이라는 낱말도 함께 태어났다.

\(1895\) 년 『Philosophical Transactions of the Royal Society of London A』 \(186\) 권 \(343\)–\(414\) 쪽. 칼 피어슨이 「진화의 수학적 이론에 관하여 II — 균질한 재료에서의 치우친 변이」를 싣는다(\(1894\) 년 \(12\) 월 \(19\) 일 접수, \(1895\) 년 \(1\) 월 \(24\) 일 낭독). 목차의 \(9\)–\(10\) 절 제목이 이 논문의 주장 전부다 — 「실제 통계에 적용했을 때 정규도수 곡선이 갖는 결함에 관한 일반적 고찰」. 그는 정규곡선 하나로는 세상의 도수분포를 덮을 수 없다고 보고, 치우친 분포를 담을 곡선족을 세운다. 오늘 「피어슨 분포족」이라 부르는 것이다.

그 논문 \(399\) 쪽, 보기 \(10\) 을 설명하는 문장에서 낱말이 처음 활자가 된다.

그러나 히스토그램은 곡선의 양 끝에서 어긋나는 정도를 보여 준다.

그리고 그 낱말에 달린 각주.

* 글쓴이가 통계학 강의에서, 흔히 쓰는 도형 표시 한 가지를 가리키려고 들여온 말이다. 곧 밑변의 범위에 해당하는 도수를 넓이로 표시하는 기둥들로 그리는 것이다.

보기 \(10\) 의 자료는 꾸민 것이 아니다. 피어슨은 고셴의 \(1887\) 년 왕립통계학회 회장 연설(『Journal』 \(50\) 권 부록 II, \(610\)–\(612\) 쪽)에서 「잉글랜드·웨일스 주택 평가액, \(1885\)–\(1886\)」을 가져왔다. 집과 상점 \(583\) 만 채다. 그 수를 그대로 그려 보면 이렇다.

왼쪽은 1885-86 년 잉글랜드·웨일스 주택 평가액의 밀도 히스토그램으로 왼쪽 끝에 몰려 있고 오른쪽으로 길게 늘어지는데, 적률로 맞춘 정규곡선은 봉우리 자리도 모양도 전혀 맞지 않고 왼쪽으로 음수 구역까지 퍼져 있다. 오른쪽은 피어슨이 실은 이론 열과 통계 열을 구간마다 막대 둘로 나란히 세운 그림으로 100 파운드 초과 구간에서만 66 과 110 으로 크게 벌어진다

구간 폭이 같지 않으므로 왼쪽 칸의 높이는 도수를 구간 폭으로 나눈 값이다. 오른쪽 칸의 두 열은 피어슨이 논문 \(398\) 쪽에 나란히 실은 그대로다(천 집 단위).

왼쪽 칸이 그가 정규곡선을 믿지 않은 까닭이다. 구간 중점으로 적률을 재면 평균 £\(19.07\), 표준편차 £\(37.03\) 인 정규곡선이 나오는데, 그 곡선은 집의 \(30\%\) 를 평가액 \(0\) 아래에 둔다. 봉우리 자리도 맞지 않는다. 실제로는 전체의 \(54.5\%\) 가 £\(10\) 아래에 몰려 있는데 그 정규곡선이 거기에 주는 확률은 \(40.3\%\) 다.

오른쪽 칸이 그의 문장이다. 그가 맞춘 곡선은 £\(100\) 아래의 일곱 구간에서 통계와 \(3\%\) 넘게 어긋난 적이 한 번뿐이다(\(50\)–\(60\) 구간에서 \(7.2\%\)). 그런데 마지막 구간 — £\(100\) 초과 — 에서는 이론이 \(66\), 통계가 \(110\) 이다. \(1.67\) 배. 피어슨은 그 불일치를 호텔이나 공동주택처럼 「같은 갈래로 묶기 어려운 건물」 탓으로 돌렸고, 꼬리가 너무 성글게 기록되어 따로 떼어 볼 수도 없다고 적었다.

그러니 이 쪽의 \(3\) 절 끝에서 「선형 세로축의 히스토그램은 꼬리를 보여 주는 도구가 아니다」라고 적은 것과, \(1895\) 년에 「히스토그램은 양 끝에서 어긋나는 정도를 보여 준다」고 적은 것은 같은 자리를 양쪽에서 본 문장이다. 가운데는 어느 곡선으로도 맞출 수 있고, 판가름은 언제나 끝에서 난다.

확인한 곳 — 논문의 제목·학술지·권·쪽수·접수일과 낭독일, 목차 \(9\)–\(10\) 절의 제목, \(399\) 쪽의 「histogram」 본문 문장과 각주, 자료의 출처(고셴의 \(1887\) 년 회장 연설, 『Journal』 \(50\) 권 부록 II \(610\)–\(612\) 쪽)와 제목(「잉글랜드·웨일스 주택 평가액, \(1885\)–\(1886\)」), \(396\) 쪽의 구간별 집 수와 \(398\) 쪽의 이론·통계 두 열, 그리고 꼬리의 불일치에 관한 피어슨 자신의 설명. 모두 JSTOR 스캔에서 직접 읽었다 · 그림의 밀도·적률·정규곡선 값은 그 표에서 직접 계산한 값이다

커널밀도추정

커널밀도추정(KDE)은 히스토그램을 매끄럽게 만들어 다봉성이나 비대칭을 발견하는 데 유용하다. 가우스 핵(Gaussian kernel)과 대역폭 \(h\)를 쓰면 KDE는

\[ \hat{f}_h(x) = \frac{1}{nh}\sum_{i=1}^{n} \phi\!\Bigl(\frac{x - X_i}{h}\Bigr), \]

여기서 \(\phi\)는 표준정규 밀도이다. 이를 적합된 정규 곡선과 겹쳐 그린다. 체계적인 차이가 보이면 정규성에서의 이탈을 나타낸다.


구간 수가 만드는 울퉁불퉁함

보기 4. 히스토그램에 정규곡선 겹치기. \(\mathcal{N}(0,1)\)에서 \(n = 100\)개를 뽑아 구간 15개의 히스토그램에 적합 정규곡선을 겹친다. 자료는 정말로 정규다.

(1) 그려 보고 무엇이 읽히는지 말하시오. 구간 도수를 나열하여 봉우리가 몇 개로 보이는지 세고, 최고 막대가 적합 곡선을 몇 퍼센트 넘어서는지 적으시오.

(2) (1)에서 읽은 울퉁불퉁함이 자료의 성질인지 그림의 성질인지 가르시오. 구간 수를 바꾸어 보고, 세 구간 규칙(Sturges·Scott·Freedman–Diaconis)이 권하는 값과 비교하시오. 자료가 정규라는 것은 어떻게 확인하는가.

풀이

유도할 답이 있는 문제가 아니다. 그림에서 무엇이 읽히고 그중 무엇이 자료의 성질이 아닌가가 이 보기의 전부다.

(1) 그림.

import numpy as np
from scipy import stats
import matplotlib.pyplot as plt

np.random.seed(42)

n = 100
data = np.random.normal(loc=0, scale=1, size=n)

# 히스토그램에 적합한 정규곡선을 겹친다. 위치와 척도를 자료에서 뽑아 썼으므로
# 남는 차이는 모양뿐이다. 다만 구간 수에 따라 인상이 달라지므로, 이 그림만으로
# 판단하지 말고 Q-Q 그림과 함께 본다.
fig, ax = plt.subplots(figsize=(7, 4))
ax.hist(data, bins=15, density=True, alpha=0.6, edgecolor="black")
x_grid = np.linspace(data.min() - 0.5, data.max() + 0.5, 200)
ax.plot(x_grid, stats.norm.pdf(x_grid, data.mean(), data.std(ddof=1)),
        linewidth=2, label="Fitted Normal PDF")
ax.set_xlabel("Value")
ax.set_ylabel("Density")
ax.set_title("Histogram with Normal Overlay")
ax.legend()
plt.tight_layout()
plt.show()

구간 15 개로 그린 히스토그램에 적합된 정규밀도를 겹친 그림

(2) 구간 수를 흔들고 검정으로 확인한다.

import numpy as np
from scipy import stats

np.random.seed(42)
n = 100
data = np.random.normal(loc=0, scale=1, size=n)

mu, s = data.mean(), data.std(ddof=1)
dens, bins = np.histogram(data, bins=15, density=True)
cnt, _ = np.histogram(data, bins=15)
ctr = (bins[:-1] + bins[1:]) / 2


def n_peaks(counts):
    pad = np.r_[-1.0, counts.astype(float), -1.0]
    return int(np.sum((pad[1:-1] > pad[:-2]) & (pad[1:-1] >= pad[2:])))


print(f"평균 = {mu:.4f}   S(ddof=1) = {s:.4f}   구간 폭 = {bins[1] - bins[0]:.4f}")
print(f"구간 도수: {cnt}")
print(f"구간당 평균 도수 = {cnt.mean():.2f}   봉우리 {n_peaks(cnt)}개   빈 구간 {int((cnt == 0).sum())}개")

diff = dens - stats.norm.pdf(ctr, mu, s)
j = int(np.abs(diff).argmax())
print(f"최고 막대 밀도 = {dens.max():.4f} @ {ctr[int(dens.argmax())]:+.3f}"
      f"   적합 곡선 최대 = {stats.norm.pdf(mu, mu, s):.4f} @ {mu:+.3f}")
print(f"가장 어긋난 구간: 중심 {ctr[j]:+.3f}  막대 {dens[j]:.4f}  곡선 {stats.norm.pdf(ctr[j], mu, s):.4f}"
      f"  차 {diff[j]:+.4f} ({100 * diff[j] / stats.norm.pdf(ctr[j], mu, s):.0f}%)")

print("\n같은 자료, 구간 수만 바꾼다:")
for m in (5, 8, 10, 15, 20, 30):
    c, b = np.histogram(data, bins=m)
    print(f"  구간 {m:2d}개  폭 {b[1] - b[0]:.3f}  봉우리 {n_peaks(c)}개"
          f"  빈 구간 {int((c == 0).sum())}개  최대 도수 {c.max():2d}")

q1, q3 = np.percentile(data, [25, 75])
rg = data.max() - data.min()
print(f"\n권장 구간 수:  Sturges {1 + np.log2(n):.2f}"
      f"   Scott {rg / (3.49 * s * n ** (-1 / 3)):.2f}"
      f"   FD {rg / (2 * (q3 - q1) * n ** (-1 / 3)):.2f}")

print(f"\n이 표본은 실제로 정규인가:")
print(f"  Shapiro-Wilk  p = {stats.shapiro(data).pvalue:.4f}")
print(f"  D'Agostino K2 p = {stats.normaltest(data).pvalue:.4f}")
print(f"  G1 = {stats.skew(data, bias=False):.4f}   G2 = {stats.kurtosis(data, bias=False):.4f}")

출력:

평균 = -0.1038   S(ddof=1) = 0.9082   구간 폭 = 0.2981
구간 도수: [ 1  0  4  3  6  5  9 15 12 18  7  7  5  5  3]
구간당 평균 도수 = 6.67   봉우리 5개   빈 구간 1개
최고 막대 밀도 = 0.6038 @ +0.213   적합 곡선 최대 = 0.4393 @ -0.104
가장 어긋난 구간: 중심 +0.213  막대 0.6038  곡선 0.4134  차 +0.1903 (46%)

같은 자료, 구간 수만 바꾼다:
  구간  5개  폭 0.894  봉우리 1개  빈 구간 0개  최대 도수 36
  구간  8개  폭 0.559  봉우리 1개  빈 구간 0개  최대 도수 23
  구간 10개  폭 0.447  봉우리 3개  빈 구간 0개  최대 도수 21
  구간 15개  폭 0.298  봉우리 5개  빈 구간 1개  최대 도수 18
  구간 20개  폭 0.224  봉우리 7개  빈 구간 1개  최대 도수 14
  구간 30개  폭 0.149  봉우리 9개  빈 구간 4개  최대 도수 10

권장 구간 수:  Sturges 7.64   Scott 6.55   FD 10.31

이 표본은 실제로 정규인가:
  Shapiro-Wilk  p = 0.6552
  D'Agostino K2 p = 0.7501
  G1 = -0.1779   G2 = -0.1010

(1) 읽기. 구간 도수가

\[ 1,\ 0,\ 4,\ 3,\ 6,\ 5,\ 9,\ 15,\ 12,\ 18,\ 7,\ 7,\ 5,\ 5,\ 3 \]

이다. 오르내림을 세면 봉우리가 5개이고 빈 구간도 하나 있다. 가운데에서 \(15 \to 12 \to 18\)로 한 번 꺼졌다가 다시 솟는 자리가 특히 눈에 띈다. 최고 막대는 밀도 \(0.6038\)로 그 자리의 적합 곡선 \(0.4134\)를 \(46\%\) 넘어선다. 적합 곡선의 최대 \(0.4393\)과 견주어도 \(37\%\) 높다. 봉우리의 자리도 어긋난다. 최고 막대의 중심이 \(+0.213\)인데 표본평균은 \(-0.104\)다.

그림만 보고 적으면 "가운데가 이봉 같고, 봉우리가 곡선보다 많이 높고, 봉우리 자리도 평균에서 밀려 있으니 정규가 아닌 듯하다"가 된다. 그 결론은 전부 틀렸다.

(2) 울퉁불퉁함은 그림의 성질이다. 두 가지가 그것을 보인다.

첫째, 자료는 정규를 잘 통과한다. 샤피로–윌크 \(p = 0.655\), 다고스티노 \(K^2\) \(p = 0.750\)이고 \(G_1 = -0.178\), \(G_2 = -0.101\)로 둘 다 0에 붙어 있다(보정판이다. bias=False를 주었다). 애초에 \(\mathcal{N}(0,1)\)에서 뽑은 자료이니 당연한 일이다.

둘째, 봉우리 개수가 구간 수만 따라 움직인다. 자료는 한 번도 바뀌지 않았다.

구간 수 5 8 10 15 20 30
봉우리 1 1 3 5 7 9
빈 구간 0 0 0 1 1 4

8개 이하에서는 봉우리가 하나뿐이다. 그리고 세 구간 규칙이 모두 그 아래쪽을 권한다. Sturges \(7.64\), Scott \(6.55\), Freedman–Diaconis \(10.31\)이다. 쪽에서 쓴 bins=15는 세 권고값을 모두 넘어서니 \(n = 100\)에 비해 구간이 너무 많다.

까닭은 산술로 분명하다. 구간당 평균 도수가 \(6.67\)개뿐이다. 각 구간의 도수는 대략 평균 \(6.67\)의 포아송처럼 흔들리므로 표준편차가 \(\sqrt{6.67} = 2.58\), 곧 상대변동이 \(39\%\)다. 인접한 막대의 높이가 \(40\%\)씩 들쭉날쭉한 것이 정상이고, 가운데의 \(15 \to 12 \to 18\) 같은 골은 그 변동이 만든 것이다. 최고 막대가 곡선을 \(46\%\) 넘어선 것도 같은 크기의 잡음이다.

따라서 이 그림에서 읽어야 할 것은 "대략 종 모양이다"까지이고, 봉우리의 개수·높이·위치는 읽어서는 안 된다. 이 쪽의 '정리하며'는 히스토그램의 강점이 다봉성이라고 적어 두었는데, 그 강점은 \(n\)이 넉넉할 때의 이야기다. \(n = 100\)에서는 없는 다봉성을 만들어 내는 쪽이 먼저다.

실무에서 할 일은 둘이다. 구간 수를 몇 가지로 바꿔 그려 어느 선택에서도 남는 특징만 인정하는 것, 그리고 Q-Q 그림이나 형식적 검정으로 그림의 인상을 따로 확인하는 것이다. 여기서는 구간 8개 이하에서 봉우리가 하나로 합쳐지고 두 검정이 모두 통과하므로, 단봉 정규라고 판단하는 것이 옳다.


연습문제

연습문제 1. 구간 폭의 선택이 히스토그램의 모습에 어떤 영향을 주는지 설명하라. 구간이 너무 적으면 어떻게 되는가? 너무 많으면?

풀이

구간이 너무 적으면(폭이 넓으면): 히스토그램이 과도하게 평활된다. 이봉성, 왜도, 자료의 빈틈 같은 중요한 특징이 가려진다. 분포가 실제보다 단순해 보인다.

구간이 너무 많으면(폭이 좁으면): 평활이 부족하다. 무작위 잡음이 들쭉날쭉한 톱니 모양을 만들어 바탕 모양을 가린다. 각 구간에 관측값이 적어 막대 높이를 믿을 수 없다.

구간 폭에 대한 지침: 흔히 쓰는 규칙으로 Sturges 규칙(\(k = 1 + \log_2 n\)), Freedman-Diaconis 규칙(\(h = 2 \times \text{IQR} \times n^{-1/3}\)), Scott 규칙(\(h = 3.49s \times n^{-1/3}\))이 있다. Freedman-Diaconis 규칙이 이상치(outlier)에 가장 로버스트하다.

연습문제 2. 히스토그램과 커널밀도추정(KDE)의 차이는 무엇인가? 각각의 장점을 하나씩 말하라.

풀이

히스토그램은 자료를 구간으로 나누고 구간마다 관측값을 센다. 불연속(계단함수)이며 구간 경계에 의존한다.

KDE는 각 자료점에 매끄러운 핵(예: 가우스 핵)을 놓고 더하여 밀도의 매끄러운 연속 추정을 만든다.

히스토그램의 장점: 해석이 더 단순하고, 도수와 빈도를 직접 보여주며, 자료의 빈틈이 눈에 보인다.

KDE의 장점: 매끄럽고 연속이며, 임의로 정한 구간 경계에 의존하지 않고, 참 밀도의 모양을 더 잘 나타낸다. 구간화가 만들어 내는 가짜 봉우리나 골짜기를 피한다.

연습문제 3. 정규성 평가를 위해 히스토그램에 정규 밀도 곡선을 겹칠 때 히스토그램의 \(y\)축에 대해 무엇을 확인해야 하는가?

풀이

히스토그램은 전체 넓이가 1이 되도록 정규화되어야 한다(밀도 척도). 이는 확률밀도함수의 성질과 일치한다. matplotlib에서는 보통 density=True로 설정하거나 적절한 구간 폭으로 상대도수를 쓴다.

히스토그램이 원래의 도수(빈도)를 보여준다면, 적분값이 1인 정규 밀도 곡선은 완전히 다른 척도에 놓여 시각적 비교가 무의미해진다. 정규화한 뒤에는 각 막대의 높이가 추정된 밀도를 나타내므로 겹쳐 그린 정규 확률밀도함수와 직접 비교할 수 있다.

연습문제 4. 관측값 500개인 자료에 KDE를 겹친 히스토그램을 만드는 Python 코드를 작성하라.

풀이
import numpy as np
import matplotlib.pyplot as plt
from scipy.stats import gaussian_kde

rng = np.random.default_rng(42)
data = rng.normal(5, 2, 500)

fig, ax = plt.subplots()
ax.hist(data, bins=30, density=True, alpha=0.5, edgecolor="black", label="Histogram")

kde = gaussian_kde(data)
x_grid = np.linspace(data.min() - 1, data.max() + 1, 200)
ax.plot(x_grid, kde(x_grid), "r-", lw=2, label="KDE")

ax.set_xlabel("Value")
ax.set_ylabel("Density")
ax.legend()
plt.show()

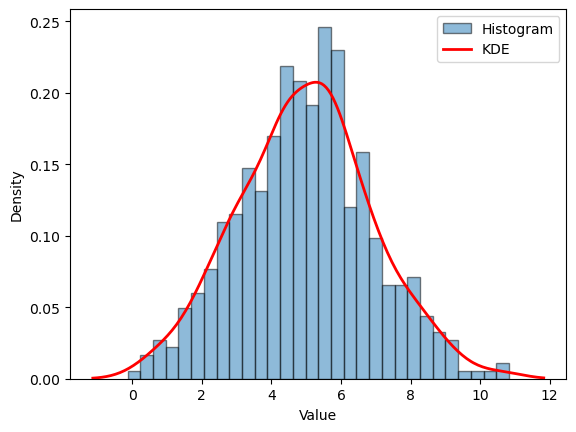

히스토그램과 커널밀도추정

연습문제 5. 보기 1 의 풀이는 pdf(bins) 가 확률밀도함수를 구간 경계에서만 계산하므로 그림의 빨간 "곡선"이 실은 꺾은선이라고 지적했다. 이 꺾은선이 봉우리를 얼마나 낮춰 그리는지 재어 보자.

(1) 적합 정규의 평균 \(\mu\) 가 인접한 두 구간 경계의 정확히 가운데에 놓였다고 하자. 구간 폭이 \(h\) 일 때 꺾은선이 도달하는 최대 높이를 \(\sigma\), \(h\) 로 쓰고, 참 최대 \(1/(\sigma\sqrt{2\pi})\) 와의 비를 구하시오. 보기 1 의 \(\sigma = 0.9870\) 에서 구간 20 개(\(h = 0.2903\))와 구간 5 개(\(h = 1.1611\))의 비를 수로 구하고, 참 최대 \(0.4042\) 가 각각 얼마로 그려지는지 적으시오.

(2) 꺾은선은 봉우리에서는 참 곡선보다 아래에 오지만 어떤 구간에서는 위에 온다. 그 구간이 어디인지 \(\mu\), \(\sigma\) 로 답하고, 보기 1 의 \(\mu = -0.0453\), \(\sigma = 0.9870\) 에서 경계를 수로 구하시오.

풀이

(1) 비는 \(e^{-h^2/(8\sigma^2)}\) 이다. \(\mu\) 가 두 경계의 가운데에 있으면 가장 가까운 두 경계는 \(\mu \pm h/2\) 이고, 꺾은선은 경계에서만 참값을 지나므로 두 점 사이에서는 같은 높이의 수평선분이 된다. 그 높이가

\[ \frac{1}{\sigma}\varphi\!\left(\frac{h}{2\sigma}\right) = \frac{1}{\sigma\sqrt{2\pi}}\exp\!\left(-\frac{h^2}{8\sigma^2}\right) \]

이고, 다른 경계는 모두 \(\mu\) 에서 더 멀어 높이가 더 낮으므로 이것이 꺾은선의 최대다. 따라서 비는

\[ \frac{\text{꺾은선 최대}}{\text{참 최대}} = \exp\!\left(-\frac{h^2}{8\sigma^2}\right) \]

이다. \(\mu\) 가 경계에 정확히 걸리면 비가 1 이 되니 이 값은 가장 나쁜 경우다.

구간 수 \(h\) \(h/(2\sigma)\) 비 그려지는 봉우리 높이
20 \(0.2903\) \(0.14706\) \(0.98924\) \(0.4042 \times 0.98924 = 0.3999\)
5 \(1.1611\) \(0.58820\) \(0.84115\) \(0.4042 \times 0.84115 = 0.3400\)

구간 20 개에서는 \(1.08\%\) 만 낮으니 눈에 보이지 않는다. 그런데 구간 5 개에서는 \(15.9\%\) 가 깎여 봉우리가 \(0.4042\) 대신 \(0.3400\) 으로 그려진다. 게다가 그 봉우리는 뾰족하지 않고 폭 \(h\) 의 평평한 지붕이다. 보기 1 의 풀이가 "구간 수를 줄이면 꺾임이 눈에 드러난다"고 한 것이 이 계산이다.

(2) 변곡점 밖, 곧 \(\lvert x - \mu \rvert > \sigma\) 쪽이다. 선분이 곡선 위에 오는지 아래에 오는지는 볼록성이 정한다. 정규 확률밀도함수는

\[ \varphi''(z) = (z^2 - 1)\varphi(z) \]

이므로 \(\lvert z \rvert < 1\) 에서 오목(선분이 아래), \(\lvert z \rvert > 1\) 에서 볼록(선분이 위)이다. 두 끝점이 모두 \(\lvert z \rvert > 1\) 영역에 들어 있는 구간에서는 꺾은선이 참 곡선보다 위에 온다. 경계는 변곡점 \(x = \mu \pm \sigma\) 이고, 보기 1 의 수치로는

\[ \mu - \sigma = -1.0323, \qquad \mu + \sigma = 0.9417 \]

이다. 곧 대략 \(x < -1.03\) 과 \(x > 0.94\) 에서 빨간 꺾은선이 참 정규밀도보다 높게 그려진다.

해석하면, 이 그림의 빨간 선은 봉우리는 낮추고 꼬리는 높여 그린다. 공교롭게도 두 왜곡이 모두 "자료가 정규보다 봉우리는 높고 꼬리는 얇다"는 방향의 인상을 만든다. 진단 도구가 스스로 만들어 내는 편향이니, 겹쳐 그릴 곡선은 구간 경계가 아니라 np.linspace 로 만든 촘촘한 격자에서 계산해야 한다.

연습문제 6. 보기 1(2) 의 표에서 자료는 한 번도 바뀌지 않았는데 구간 수를 늘리자 봉우리가 \(1, 1, 1, 10, 27, 53\) 개로 늘어났다. 이 숫자들이 어디서 오는지 밝혀 보자.

(1) 구간 도수 \(C_1, \dots, C_k\) 가 순수한 잡음, 곧 동률이 없고 \(k!\) 개의 순서가 모두 같은 확률로 나타나는 수열이라고 하자. 보기 1(2) 의 n_peaks 가 세는 봉우리 개수의 기댓값을 \(k\) 의 식으로 구하시오. 그 값을 표의 여섯 가지 \(k\) 에 대해 계산하여 관측값과 비교하시오.

(2) 작은 \(k\) 에서 관측값이 (1) 의 공식보다 훨씬 작은 까닭을 인접한 두 구간의 기대도수 차이(신호) 와 그 차이의 표준편차(잡음) 의 비로 설명하시오. 이 비가 \(n\) 과 \(h\) 에 어떻게 의존하는지 멱으로 쓰고, 범위를 고정한 채 \(k\) 를 8 배 늘리면 몇 배로 줄어드는지 답하시오.

풀이

(1) 기댓값은 \((k+1)/3\) 이다. n_peaks 는 수열 양끝에 \(-1\) 을 덧대고 왼쪽보다 크며 오른쪽보다 크거나 같은 자리를 센다. 동률이 없으면 이는 "길이 3 짜리 창의 최댓값"과 같다.

내부 자리 \(i\) (\(2 \le i \le k-1\)) 가 봉우리이려면 \(C_i\) 가 \(C_{i-1}, C_i, C_{i+1}\) 셋 가운데 최대여야 한다. 세 값의 상대순서는 \(3! = 6\) 가지가 모두 같은 확률이고 그중 \(C_i\) 가 최대인 것이 2 가지이므로 확률은 \(1/3\) 이다. 양끝 자리는 덧댄 \(-1\) 쪽 조건이 자동으로 참이 되어 이웃 하나와만 겨루므로 확률이 \(1/2\) 이다. 지시함수의 기댓값을 더하면

\[ E[\#\text{봉우리}] = 2 \cdot \frac{1}{2} + (k-2) \cdot \frac{1}{3} = \frac{k+1}{3} \]

이다. 자리마다의 사건은 서로 독립이 아니지만 기댓값을 더하는 데는 독립이 필요하지 않다.

\(k\) 5 10 20 40 80 160
\((k+1)/3\) \(2.00\) \(3.67\) \(7.00\) \(13.67\) \(27.00\) \(53.67\)
관측 1 1 1 10 27 53

\(k = 80\) 과 \(k = 160\) 에서 관측값 \(27\) 과 \(53\) 이 예측값 \(27.00\) 과 \(53.67\) 에 거의 그대로 맞는다. 곧 구간을 80 개 이상으로 쪼갠 히스토그램의 봉우리는 자료의 모양에 대해 아무것도 말하지 않는다. 순서를 무작위로 섞은 수열에서 세었을 때와 같은 개수다.

(2) 신호 대 잡음이 1 을 넘는 동안은 봉우리가 생기지 않는다. 구간 \(i\) 의 중심을 표준화한 값을 \(z\) 라 하면 \(p_i \approx (h/\sigma)\varphi(z)\) 이므로 인접한 두 구간의 기대도수 차이는

\[ n(p_i - p_{i+1}) \approx n \frac{h}{\sigma} \left[\varphi(z) - \varphi\!\left(z + \frac{h}{\sigma}\right)\right] \approx n \frac{h^2}{\sigma^2} \lvert \varphi'(z) \rvert \]

이고, 두 도수 차의 표준편차는 \(\sqrt{n(p_i + p_{i+1})} \approx \sqrt{2n(h/\sigma)\varphi(z)}\) 이다. 따라서

\[ \frac{\text{신호}}{\text{잡음}} \approx \frac{n (h/\sigma)^2 \lvert \varphi'(z) \rvert}{\sqrt{2n(h/\sigma)\varphi(z)}} \propto n^{1/2} h^{3/2} \]

이다. 기울기가 가장 급한 자리 \(z = 1\) (\(\lvert \varphi'(1) \rvert = \varphi(1) = 0.24197\)) 에서 \(n = 1000\), \(\sigma = 0.9870\) 으로 계산하면

구간 수 \(k\) 20 40 80 160
신호 \(20.93\) \(5.23\) \(1.31\) \(0.33\)
잡음 \(11.93\) \(8.44\) \(5.97\) \(4.22\)
비 \(1.75\) \(0.62\) \(0.22\) \(0.078\)

이다. 범위가 고정되어 있으므로 \(h \propto 1/k\) 이고 비는 \(k^{-3/2}\) 로 줄어든다. \(k\) 를 8 배 늘리면 \(8^{3/2} = 22.63\) 배 줄어드는데, 표의 \(1.7545 / 0.0775 = 22.64\) 가 바로 그 값이다.

이 표가 보기 1(2) 의 표와 맞물리는 자리가 눈에 보인다. 비가 1 을 넘는 \(k = 20\) 까지는 막대가 체계적으로 단조롭게 내려와 봉우리가 1 개이고, 비가 \(0.62\) 로 떨어지는 \(k = 40\) 에서 처음으로 봉우리가 10 개로 터지며, 비가 \(0.1\) 아래인 \(k = 160\) 에서는 (1) 의 순수잡음 공식이 그대로 맞는다. 경계가 20 과 40 사이에 있다는 보기 1(2) 의 관찰에 수치가 붙은 것이다.

연습문제 7. 보기 2 는 적합 정규가 음수 구간에 \(16.47\%\) 를 놓는다고 했고 보기 3 은 같은 값이 \(1.02\%\) 라고 했다. 이 수가 무엇으로 정해지는지 따져 보자.

(1) 적합 정규가 음수에 놓는 질량이 표본평균과 표본표준편차의 비 하나로만 정해짐을 보이고, 그 비를 변동계수(coefficient of variation) \(\text{CV} = \sigma/\mu\) 로 쓰시오. \(\text{Exponential}(1)\) 과 \(\chi^2_{10}\) 의 모수 참값으로 이 질량의 이론값을 구하여 보기 2·3 의 표본값 \(16.47\%\), \(1.02\%\) 와 비교하시오.

(2) \(\chi^2_d\) 에서 이 질량이 \(1\%\) 미만이 되는 가장 작은 자유도 \(d\) 를 구하시오.

(3) 이 진단이 분포의 모양을 재는 것이 아님을 보이는 반례를 하나 만드시오. 곧 음수 질량은 사실상 0 이면서 모양은 보기 2 의 지수자료와 똑같은 분포를 적고, 그 왜도를 적으시오.

풀이

(1) 질량은 \(\Phi(-1/\text{CV})\) 이다. 적합 정규가 \(\mathcal{N}(\hat\mu, \hat\sigma^2)\) 이므로

\[ P(\text{적합 정규} < 0) = \Phi\!\left(\frac{0 - \hat\mu}{\hat\sigma}\right) = \Phi\!\left(-\frac{\hat\mu}{\hat\sigma}\right) = \Phi\!\left(-\frac{1}{\widehat{\text{CV}}}\right) \]

이다. 평균과 표준편차가 따로 들어가지 않고 비 하나로만 들어간다. 척도를 바꾸어도(모든 자료에 상수를 곱해도) 이 질량은 변하지 않는다.

\(\text{Exponential}(1)\) 은 \(\mu = \sigma = 1\) 이라 \(\text{CV} = 1\) 이고

\[ \Phi(-1) = 0.15866 = 15.87\% \]

이다. 보기 2 의 표본값 \(16.47\%\) 와 가깝다. 차이는 \(\hat\mu / \hat\sigma = 1.0035/1.0291 = 0.9751 < 1\) 이어서 생긴다.

\(\chi^2_d\) 는 \(\mu = d\), \(\sigma = \sqrt{2d}\) 이므로 \(\mu/\sigma = \sqrt{d/2}\) 이고, \(d = 10\) 에서

\[ \Phi(-\sqrt{5}) = \Phi(-2.2361) = 0.012674 = 1.27\% \]

이다. 보기 3 의 표본값 \(1.02\%\) 와 맞물린다(표본에서는 \(\hat\mu/\hat\sigma = 9.9224/4.2793 = 2.3187\) 로 참값 \(2.2361\) 보다 커서 질량이 조금 작게 나왔다).

(2) \(d = 11\) 이다. \(\Phi(-\sqrt{d/2}) < 0.01\) 은 \(\sqrt{d/2} > z_{0.99} = 2.32635\), 곧

\[ d > 2 \times 2.32635^2 = 10.824 \]

와 같다. 자유도는 정수이니 \(d = 11\) 이고, 실제로 \(\Phi(-\sqrt{5.5}) = 0.00951 = 0.95\%\), \(\Phi(-\sqrt{5}) = 1.27\%\) 다. 보기 3 이 \(d = 10\) 을 골라 \(1\%\) 선 바로 위에 섰던 셈이다.

(3) \(X \sim \text{Exponential}(1) + 9\) 를 보라. 이 분포는 \(\mu = 10\), \(\sigma = 1\) 이므로 \(\text{CV} = 0.1\) 이고

\[ P(\text{적합 정규} < 0) = \Phi(-10) = 7.6 \times 10^{-24} \]

이다. 사실상 0 이다. 그런데 왜도는 평행이동에 불변이므로 여전히

\[ \gamma_1 = 2 \]

이고 초과첨도도 \(6\) 그대로다. 히스토그램의 모양은 보기 2 의 그림을 오른쪽으로 9 만큼 밀어 놓은 것과 글자 하나 다르지 않다. 봉우리는 여전히 왼쪽 끝에 서고 적합 정규의 최대는 여전히 \(1.8\) 칸 오른쪽에 선다.

따라서 음수 질량은 분포의 모양이 아니라 모양과 위치의 조합을 잰다. 그 질량이 크면 분명히 정규가 아니라는 좋은 증거이지만, 작다는 것은 아무 증거도 아니다. 게다가 이 진단은 "자료가 음수일 수 없다"는 쪽 밖의 지식이 있을 때만 쓸 수 있다. 보기 2 가 강한 결론을 얻은 것은 지수분포의 지지집합이 \([0,\infty)\) 라는 것을 알고 있었기 때문이다.

연습문제 8. 보기 1(1) 에서 완전히 정규인 자료인데도 가장 높은 막대가 표본평균에서 구간 폭의 \(1.16\) 배나 떨어져 섰다. 이것이 우연이 아니라 당연한 일임을 수로 보이자. 구간이 평균을 중심으로 놓였다고 이상화하고 \(n = 1000\), \(h = 0.2903\), \(\sigma = 0.9870\) 을 쓴다.

(1) 중심 구간 \((\mu - h/2,\ \mu + h/2)\) 와 바로 옆 구간 \((\mu + h/2,\ \mu + 3h/2)\) 의 기대도수를 구하고 그 차를 적으시오.

(2) 두 구간 도수의 차 \(C_1 - C_2\) 의 표준편차를 다항분포로 구하시오. 공분산의 부호에 주의하시오.

(3) (1) 과 (2) 의 비를 구하고, 구간 폭을 그대로 둔 채 이 비가 2 가 되려면 표본크기가 얼마여야 하는지 구하시오.

(4) 그러나 Scott 이나 Freedman–Diaconis 규칙은 \(h \propto n^{-1/3}\) 으로 폭을 줄인다. 그 규칙을 따르면 (3) 의 비가 \(n\) 에 어떻게 의존하는가. 결론을 한 줄로 적으시오.

풀이

(1) 차는 \(4.91\) 개뿐이다. 표준화 폭을 \(w = h/\sigma = 0.2903/0.9870 = 0.294124\) 라 하면

\[ p_1 = \Phi\!\left(\frac{w}{2}\right) - \Phi\!\left(-\frac{w}{2}\right) = 0.116917, \qquad p_2 = \Phi\!\left(\frac{3w}{2}\right) - \Phi\!\left(\frac{w}{2}\right) = 0.112002 \]

이므로 기대도수는 \(np_1 = 116.92\), \(np_2 = 112.00\) 이고 차는

\[ n(p_1 - p_2) = 4.9145 \]

이다. 봉우리 근처에서는 \(\varphi' = 0\) 이라 차가 1 차가 아니라 2 차로만 생긴다. 실제로 \(\varphi(0) - \varphi(w) \approx \tfrac{w^2}{2}\varphi(0)\) 를 쓰면

\[ n(p_1 - p_2) \approx \frac{n w^3 \varphi(0)}{2} = 5.08 \]

로 근사된다. 구간 폭의 세제곱에 비례하니 가운데에서는 신호가 아주 약하다.

(2) 표준편차는 \(15.13\) 이다. \((C_1, C_2)\) 는 다항분포를 따르므로 \(\operatorname{Cov}(C_1, C_2) = -np_1p_2\) 다. 음의 공분산이니 차의 분산은 커진다.

\[ \operatorname{Var}(C_1 - C_2) = np_1(1-p_1) + np_2(1-p_2) + 2np_1p_2 = n(p_1 + p_2) - n(p_1 - p_2)^2 \]

에 넣으면 \(228.90 - 0.02 = 228.90\), 곧 표준편차 \(15.1293\) 이다.

(3) 비는 \(0.325\) 이고, 2 가 되려면 \(n \approx 37{,}900\) 이 필요하다.

\[ \frac{4.9145}{15.1293} = 0.3248 \]

이다. 중심 구간이 옆 구간보다 높을 것이라는 "신호"가 잡음의 3 분의 1 밖에 안 된다. 그러니 최빈 구간이 옆 칸으로, 두 칸으로 밀리는 것은 흔한 일이고, 보기 1 에서 \(1.16\) 칸 밀린 것은 전혀 놀랄 일이 아니다. 폭을 고정하면 신호와 잡음이 각각 \(n\) 과 \(\sqrt{n}\) 에 비례하므로 비는 \(\sqrt{n}\) 에 비례하고

\[ n = 1000 \times \left(\frac{2}{0.3248}\right)^2 = 37{,}908 \]

이다.

(4) 자동 규칙을 쓰면 비가 오히려 줄어든다. (1) 에서 신호 \(\propto n h^3\), (2) 에서 잡음 \(\propto \sqrt{nh}\) 이므로

\[ \frac{\text{신호}}{\text{잡음}} \propto n^{1/2} h^{5/2} \]

이다. 여기에 \(h \propto n^{-1/3}\) 을 넣으면

\[ n^{1/2} \cdot n^{-5/6} = n^{-1/3} \]

이다. 수치로 확인하면 \(h = 2.903\, n^{-1/3}\) 에서 비가 \(n = 10^3\) 일 때 \(0.33\), \(10^4\) 일 때 \(0.154\), \(10^5\) 일 때 \(0.071\), \(10^6\) 일 때 \(0.033\) 이다. 표본을 1000 배 늘리면 비가 10 배 작아진다.

결론은 이렇다. 최빈 구간의 위치는 일치추정량(consistent estimator)이 아니다. 권장 구간 규칙을 지키며 자료를 아무리 모아도 가장 높은 막대가 중심을 가리키는 정확도는 나아지지 않는다(폭이 함께 줄어 눈금은 고와지지만, 그 눈금으로 재면 비껴 있는 칸 수는 더 늘어난다). 중심이 궁금하면 평균이나 중앙값을 계산해야 한다는 보기 1 의 경고가 바로 이 사실이다.

연습문제 9. "정리하며"는 다봉성은 히스토그램에서 가장 잘 보인다고 적었고 연습문제 4 는 \(n = 500\) 에 bins=30 과 기본 대역폭의 gaussian_kde 를 썼다. 두 정규의 혼합

\[ f_\Delta(x) = \tfrac{1}{2}\phi(x; -\Delta/2, 1) + \tfrac{1}{2}\phi(x; +\Delta/2, 1) \]

은 \(\Delta > 2\) 일 때만 참 밀도가 이봉이다. 이 사실을 기준으로 두 도구를 채점하자.

(1) \(n = 500\), \(\Delta = 1.5,\ 2.0,\ 2.2,\ 2.5,\ 3.0,\ 4.0\) 에서 KDE 곡선과 히스토그램(bins=30, bins=10)의 봉우리 개수를 보기 1(2) 의 n_peaks 로 세는 모의실험을 1000 회 돌려, 평균 봉우리 개수와 정확히 2 개로 보이는 비율을 표로 내시오.

(2) 가우스 핵 KDE 가 추정하는 것은 \(f_\Delta\) 가 아니라 \(f_\Delta\) 를 \(\mathcal{N}(0, h^2)\) 로 평활한 것이다. 이로부터 KDE 가 이봉으로 보이기 시작하는 \(\Delta\) 의 임계값을 대역폭 \(h\) 로 쓰고, Scott 대역폭 \(h = n^{-1/5}\hat\sigma\) 를 넣어 그 값을 구하여 (1) 의 표와 맞추어 보시오.

(3) bins=30 의 결과를 근거로 "정리하며"의 문장을 어떻게 고쳐 적어야 하는지 쓰시오. 연습문제 6 의 공식을 쓰시오.

풀이

(1) 모의실험.

import numpy as np
from scipy.stats import gaussian_kde


def n_peaks(y):
    """높이 수열에서 국소최대의 개수를 센다 (보기 1 과 같은 셈법)."""
    pad = np.r_[-1.0, np.asarray(y, float), -1.0]
    return int(np.sum((pad[1:-1] > pad[:-2]) & (pad[1:-1] >= pad[2:])))


n, reps = 500, 1000
rng = np.random.default_rng(0)

print(f"혼합 0.5 N(-D/2, 1) + 0.5 N(+D/2, 1),  n = {n},  반복 {reps} 회")
print("참 밀도가 이봉인 조건은 D > 2 다.  Sturges k = 1 + log2(500) ="
      f" {1 + np.log2(n):.2f} 이므로 bins=30 은 과하다.\n")
print("   D   참밀도   KDE 봉우리  KDE 가 2봉   b30 봉우리  b30 이 2봉   b10 봉우리  b10 이 2봉")
for D in (1.5, 2.0, 2.2, 2.5, 3.0, 4.0):
    k, h30, h10 = [], [], []
    for _ in range(reps):
        x = (rng.integers(0, 2, n) * 2 - 1) * D / 2 + rng.standard_normal(n)
        g = np.linspace(x.min(), x.max(), 400)
        k.append(n_peaks(gaussian_kde(x)(g)))
        h30.append(n_peaks(np.histogram(x, bins=30)[0]))
        h10.append(n_peaks(np.histogram(x, bins=10)[0]))
    k, h30, h10 = np.array(k), np.array(h30), np.array(h10)
    print(f"  {D:3.1f}   {'이봉' if D > 2 else '단봉'}     {k.mean():6.3f}     {100 * (k == 2).mean():5.1f}%"
          f"      {h30.mean():6.3f}     {100 * (h30 == 2).mean():5.1f}%"
          f"      {h10.mean():6.3f}     {100 * (h10 == 2).mean():5.1f}%")

# Scott 대역폭 h 는 성분의 분산을 1 에서 1 + h^2 로 부풀린다.
# 그러므로 KDE 가 이봉이 되는 조건은 D > 2 sqrt(1 + h^2) 다.
c5 = n ** (-1 / 5)
D = 2.0
for _ in range(60):
    h = c5 * np.sqrt(1 + D * D / 4)
    D = 2 * np.sqrt(1 + h * h)
print(f"\nScott 계수 n^(-1/5) = {c5:.4f}")
print(f"D = 2 sqrt(1 + h^2), h = n^(-1/5) sqrt(1 + D^2/4) 의 해: D = {D:.4f} (h = {h:.4f})")

출력:

혼합 0.5 N(-D/2, 1) + 0.5 N(+D/2, 1),  n = 500,  반복 1000 회
참 밀도가 이봉인 조건은 D > 2 다.  Sturges k = 1 + log2(500) = 9.97 이므로 bins=30 은 과하다.

   D   참밀도   KDE 봉우리  KDE 가 2봉   b30 봉우리  b30 이 2봉   b10 봉우리  b10 이 2봉
  1.5   단봉      1.239      20.9%       8.545       0.0%       1.130      12.6%
  2.0   단봉      1.387      33.0%       8.799       0.0%       1.351      33.3%
  2.2   이봉      1.595      52.1%       8.755       0.0%       1.581      53.3%
  2.5   이봉      1.907      80.7%       8.758       0.0%       1.884      79.6%
  3.0   이봉      2.015      98.3%       8.489       0.0%       2.025      96.9%
  4.0   이봉      2.002      99.8%       7.327       0.0%       2.002      99.8%

Scott 계수 n^(-1/5) = 0.2885
D = 2 sqrt(1 + h^2), h = n^(-1/5) sqrt(1 + D^2/4) 의 해: D = 2.1741 (h = 0.4262)

(2) 임계값은 \(\Delta > 2\sqrt{1 + h^2}\) 이고 Scott 대역폭에서는 \(2.174\) 다. 가우스 핵 KDE 의 기댓값은

\[ E[\hat f_h(x)] = (f_\Delta * \phi_h)(x) \]

인데 정규의 합성곱은 정규이므로 \(\mathcal{N}(\pm\Delta/2, 1) * \mathcal{N}(0, h^2) = \mathcal{N}(\pm\Delta/2, 1 + h^2)\) 다. 곧 KDE 가 겨누는 과녁은 성분 표준편차가 \(\sqrt{1+h^2}\) 로 부푼 같은 꼴의 혼합이다. 등가중 두 정규 혼합이 이봉일 조건 "봉우리 간격 > 성분 표준편차의 2 배"를 그대로 옮기면

\[ \Delta > 2\sqrt{1 + h^2} \]

이다. Scott 대역폭은 \(h = n^{-1/5}\hat\sigma\) 이고 혼합의 표준편차는 \(\hat\sigma = \sqrt{1 + \Delta^2/4}\) 이므로 \(\Delta\) 에 대한 식

\[ \Delta = 2\sqrt{1 + \left(n^{-1/5}\sqrt{1 + \Delta^2/4}\right)^2} \]

를 풀면 \(n = 500\) 에서 \(\Delta = 2.1741\) (\(h = 0.4262\)) 이다. 표를 보면 "2 봉으로 보이는 비율"이 \(\Delta = 2.2\) 에서 \(52.1\%\) 로 처음 절반을 넘는다. 예측한 임계값 \(2.174\) 바로 위에서 반반이 된다. 대역폭이 자료가 가진 분리의 일부를 먹어 치우므로, 참으로는 이봉인 \(2 < \Delta < 2.17\) 구간은 KDE 로 거의 볼 수 없다. 거꾸로 참으로 단봉인 \(\Delta = 2.0\) 에서도 \(33\%\) 가 2 봉으로 보이는데, 이쪽은 표본잡음이 만든 가짜 봉우리다.

(3) 봉우리 개수를 세려면 구간 수부터 줄여야 한다. bins=30 은 1000 회 가운데 한 번도 봉우리를 2 개로 보지 못했다. 평균 \(8.5\) 개를 본다. 까닭은 연습문제 6 의 공식이다. \(n/k = 500/30 = 16.7\) 개뿐인 도수는 거의 잡음이라 봉우리가

\[ \frac{k+1}{3} = \frac{31}{3} = 10.3 \]

개 생기고, 참 봉우리 2 개는 그 톱니에 묻힌다. 반면 Sturges 가 가리키는 \(k \approx 10\) 으로 줄이면(\((k+1)/3 = 3.67\) 이지만 구간마다 50 개가 들어 체계적 모양이 잡음을 이긴다) KDE 와 거의 같은 성적을 낸다 — \(\Delta = 2.2\) 에서 \(53.3\%\) 대 \(52.1\%\), \(\Delta = 3.0\) 에서 \(96.9\%\) 대 \(98.3\%\) 다.

그러므로 "정리하며"의 문장은 이렇게 고쳐 적어야 한다. 다봉성은 구간 수를 자료 크기에 맞게 잡은 히스토그램이나 KDE 에서 보인다. 구간을 잘게 쪼개면 가짜 봉우리에 묻혀 오히려 보이지 않고, 두 봉우리가 성분 표준편차의 2 배보다 조금만 더 떨어진 경우는 평활 때문에 어느 도구로도 보이지 않는다. 연습문제 4 의 bins=30 은 \(n = 500\) 에 대해 Sturges 값 \(9.97\) 의 3 배이니 다봉성 진단에 쓸 설정이 아니다.

연습문제 10. 보기 3(2) 는 적합 정규가 \(\chi^2_{10}\) 의 \(99.9\%\) 분위수 \(29.59\) 를 \(23.15\) 로 과소평가한다고 했다. 그 오차를 히스토그램이 이미 보여 준 왜도 하나로 거의 되찾을 수 있다. 에지워스 전개에서 나오는 코니시–피셔 1 차 보정

\[ x_p \approx \mu + \sigma\left[z_p + \frac{\gamma_1}{6}\left(z_p^2 - 1\right)\right] \]

을 쓴다. 여기서 \(z_p = \Phi^{-1}(p)\) 다.

(1) \(\chi^2_{10}\) 의 모수 참값 \(\mu = 10\), \(\sigma = \sqrt{20}\), \(\gamma_1 = \sqrt{8/10}\) 으로 \(p = 0.5,\ 0.99,\ 0.999\) 의 분위수를 보정값과 정규근사 두 가지로 구하고, 참값 \(9.3418\), \(23.2093\), \(29.5883\) 과의 상대오차를 비교하시오.

(2) 같은 보정을 보기 3 의 표본값 \(\hat\mu = 9.9224\), \(\hat\sigma = 4.2793\), \(g_1 = 0.8519\) 로 \(p = 0.999\) 에 대해 다시 하시오.

(3) 보정항의 크기가 \(z_p\) 에 어떻게 의존하는지 보고, "히스토그램의 가운데가 잘 맞아도 꼬리는 믿을 수 없다"는 보기 3 의 결론이 왜 이 보정에도 불구하고 그대로인지 설명하시오.

풀이

(1) 보정 하나로 상대오차가 \(19.5\%\) 에서 \(0.23\%\) 로 줄어든다. \(\gamma_1 = \sqrt{0.8} = 0.894427\), \(\sigma = 4.472136\) 이므로 보정항은 \(\sigma \gamma_1 (z_p^2-1)/6\) 이다.

\(p\) \(z_p\) 보정항 정규근사 코니시–피셔 참값
\(0.5\) \(0\) \(-0.6667\) \(10.0000\) (\(+7.05\%\)) \(9.3333\) (\(-0.09\%\)) \(9.3418\)
\(0.99\) \(2.32635\) \(+2.9413\) \(20.4037\) (\(-12.09\%\)) \(23.3450\) (\(+0.58\%\)) \(23.2093\)
\(0.999\) \(3.09023\) \(+5.6997\) \(23.8199\) (\(-19.50\%\)) \(29.5196\) (\(-0.23\%\)) \(29.5883\)

\(p = 0.999\) 를 손으로 따라가 보면

\[ z_p + \frac{\gamma_1}{6}\left(z_p^2 - 1\right) = 3.09023 + \frac{0.894427}{6}(9.54954 - 1) = 3.09023 + 1.27449 = 4.36472 \]

이고

\[ x_{0.999} \approx 10 + 4.472136 \times 4.36472 = 29.5196 \]

이다. 참값 \(29.5883\) 에 \(0.07\) 차이다. 정규근사는 \(10 + 4.472136 \times 3.09023 = 23.8199\) 로 \(5.77\) 이나 모자랐다.

(2) 표본값으로는 \(28.34\) 다.

\[ z^* = 3.09023 + \frac{0.8519}{6}(9.54954 - 1) = 3.09023 + 1.21378 = 4.30412 \]
\[ \hat x_{0.999} \approx 9.9224 + 4.2793 \times 4.30412 = 28.3410 \]

이다. 참값 대비 \(-4.22\%\) 다. 보기 3 의 적합 정규가 준 \(23.15\) 는 \(-21.77\%\) 였으니 오차가 5 분의 1 로 줄었다. 남은 \(4\%\) 는 \(g_1 = 0.8519\) 가 참값 \(0.8944\) 보다 작게 추정된 것과 4 차 항을 버린 것에서 온다.

(3) 보정항이 \(z_p^2\) 로 자라기 때문이다. 보정항

\[ \frac{\sigma\gamma_1}{6}\left(z_p^2 - 1\right) \]

은 \(z_p = \pm 1\) 에서 정확히 0 이고, 가운데(\(z_p = 0\))에서는 \(-\sigma\gamma_1/6 = -0.667\) 로 작으며, 꼬리로 가면 \(z_p^2\) 로 자란다. 한편 분위수 자체는 \(z_p\) 로만 자란다. 따라서 정규근사의 상대오차는 꼬리로 갈수록 커진다. 표의 정규근사 열이 \(+7.05\%,\ -12.09\%,\ -19.50\%\) 로 커지는 것이 그것이다.

이 사실이 보기 3 의 결론을 보강한다. 가운데가 잘 맞는다는 관찰은 \(\lvert z_p \rvert \lesssim 1\) 영역에 대한 진술이고, 그 영역은 보정항이 거의 0 인 영역이다. 곧 가운데의 일치는 꼬리에 대해 아무 정보도 주지 않는다. 두 영역을 잇는 것은 세 번째 수 \(\gamma_1\) 인데, 평균과 표준편차만 맞춘 적합 정규는 그 수를 쓰지 않는다(쓰지 않는다는 것은 \(\gamma_1 = 0\) 으로 놓는다는 뜻이다). 히스토그램에서 왜도를 눈으로 읽는 것은 어렵고 꼬리의 막대는 보기 3(2) 처럼 축 바닥에 눌려 보이지도 않으니, 꼬리가 걸린 문제에서는 왜도를 수로 계산하거나 Q-Q 그림을 보아야 한다.

연습문제 11. 위 「커널밀도추정」 절은 KDE \(\hat{f}_h\) 를 적합 정규 \(\hat{f}\) 와 겹쳐 그려 '체계적인 차이'가 보이면 정규성 이탈이라고 했다. 자료가 정말로 \(\mathcal{N}(\mu, \sigma^2)\)일 때 그 차이가 얼마나 생기는지 정확히 계산한다.

(1) 가우스 핵을 쓴 \(\hat{f}_h\)에 대해 \(\mathbb{E}[\hat{f}_h(x)]\)를 정확히 구하시오. 어떤 정규분포의 밀도가 되는지 밝히시오.

(2) \(\mathbb{E}[\hat{f}_h]\)와 참 밀도가 만나는 점 \(\lvert x - \mu \rvert\)를 \(\sigma\)와 \(h\)로 구하시오.

(3) 실버만 대역폭 \(h = 1.06 S n^{-1/5}\), \(n = 100\), \(\sigma = S = 1\), \(\mu = 0\)에서 \(h\), 중심에서의 비 \(\mathbb{E}[\hat{f}_h(0)]/\hat{f}(0)\), (2)의 교차점, 그리고 \(x = 2\)에서의 비를 수로 구하시오.

(4) 이 결과가 KDE 겹쳐 그리기를 읽는 방식에 대해 무엇을 말하는지, 3절 표의 용어로 적으시오. \(n\)이 커지면 어떻게 되는가.

풀이

(1) 정규와 정규의 합성곱. 「커널밀도추정」 소절의 정의에서 \(\hat{f}_h(x) = \frac{1}{nh}\sum_{i=1}^n \phi\!\bigl(\frac{x - X_i}{h}\bigr)\)이고 \(X_i\)들이 같은 분포이므로

\[ \mathbb{E}[\hat{f}_h(x)] = \frac{1}{h}\,\mathbb{E}\Bigl[\phi\Bigl(\frac{x - X}{h}\Bigr)\Bigr] = \int_{-\infty}^{\infty} \frac{1}{h}\phi\Bigl(\frac{x - t}{h}\Bigr) f(t)\, dt . \]

이것은 \(\mathcal{N}(0, h^2)\)의 밀도와 \(f\)의 합성곱, 곧 \(X + hZ\)(\(Z\)는 \(X\)와 독립인 표준정규)의 밀도의 \(x\)에서의 값이다. \(X \sim \mathcal{N}(\mu, \sigma^2)\)이면 독립인 두 정규의 합이므로

\[ X + hZ \sim \mathcal{N}(\mu,\, \sigma^2 + h^2), \qquad \mathbb{E}[\hat{f}_h(x)] = \frac{1}{\sqrt{2\pi(\sigma^2 + h^2)}} \exp\!\Bigl(-\frac{(x-\mu)^2}{2(\sigma^2 + h^2)}\Bigr). \]

곧 KDE는 평균적으로 참 밀도가 아니라 표준편차가 \(\tau = \sqrt{\sigma^2 + h^2}\)로 부푼 정규 밀도다. 자료가 완벽히 정규일 때에도 그렇다. 편향은 \(\tau - \sigma \approx h^2/(2\sigma)\)로 \(h^2\) 크기다.

(2) 교차점. \(\mathbb{E}[\hat{f}_h(x)] = f(x)\)를 \(\mu = 0\)으로 놓고 풀자(일반 \(\mu\)는 평행이동이다). 양변에 로그를 취하면

\[ -\ln \tau - \frac{x^2}{2\tau^2} = -\ln \sigma - \frac{x^2}{2\sigma^2} \;\Longrightarrow\; \ln\frac{\tau}{\sigma} = \frac{x^2}{2}\Bigl(\frac{1}{\sigma^2} - \frac{1}{\tau^2}\Bigr) = \frac{x^2}{2}\cdot\frac{\tau^2 - \sigma^2}{\sigma^2\tau^2}. \]

\(\tau^2 - \sigma^2 = h^2\)이므로

\[ \lvert x - \mu \rvert = \frac{\sigma\tau}{h}\sqrt{2\ln\frac{\tau}{\sigma}} = \frac{\sigma\sqrt{\sigma^2 + h^2}}{h}\sqrt{\ln\Bigl(1 + \frac{h^2}{\sigma^2}\Bigr)} . \]

두 정규는 분산이 다르고 평균이 같으므로 이 한 쌍의 점에서만 만난다. 안쪽에서는 넓은 쪽이 낮고 바깥쪽에서는 넓은 쪽이 높다. 곧 \(\mathbb{E}[\hat{f}_h]\)는 교차점 안에서 참 밀도보다 낮고 바깥에서 높다.

(3) 수치. \(n = 100\)에서 \(n^{-1/5} = 100^{-0.2} = 0.398107\)이므로

\[ h = 1.06 \times 1 \times 0.398107 = 0.421994, \qquad \tau^2 = 1 + h^2 = 1.178079, \qquad \tau = 1.085393 . \]

중심에서의 비는 두 밀도의 최고점 비이므로

\[ \frac{\mathbb{E}[\hat{f}_h(0)]}{\hat{f}(0)} = \frac{\sigma}{\tau} = \frac{1}{1.085393} = 0.9213 . \]

값으로는 \(0.367556\) 대 \(0.398942\)다. 봉우리가 \(7.9\%\) 낮다. 교차점은

\[ \lvert x \rvert = \frac{1 \times 1.085393}{0.421994}\sqrt{2\ln 1.085393} = 2.5721 \times \sqrt{0.163885} = 1.0412 . \]

\(x = 2\)에서는 \(\mathbb{E}[\hat{f}_h(2)] = 0.067301\), \(\hat{f}(2) = 0.053991\)로 비가 \(1.2465\)다. 꼬리가 \(24.7\%\) 높다. \(x = 3\)이면 비가 \(1.8190\)까지 간다.

(4) 해석. 봉우리가 \(7.9\%\) 낮고 \(\lvert x \rvert > 1.04\)의 어깨와 꼬리가 \(25\%\) 이상 높다. 이것은 두꺼운 꼬리(고첨)의 신호와 똑같은 모양이다. 그런데 자료는 완벽한 정규다. 「커널밀도추정」 소절이 '체계적인 차이가 보이면 정규성에서의 이탈을 나타낸다'고 적은 그 차이가 귀무가설(null hypothesis) 아래에서도 한쪽 방향으로 반드시 나타난다. 표집변동이 아니라 기댓값 수준의 편향이므로 자료를 다시 뽑아도 사라지지 않는다.

쓸 수 있는 처방이 둘이다. 겹쳐 그릴 곡선을 \(\mathcal{N}(\bar{X}, S^2)\)가 아니라 같은 양으로 매끄럽게 한 \(\mathcal{N}(\bar{X}, S^2 + h^2)\)로 바꾸거나, 대역폭을 줄이는 것이다. 다만 \(h\)를 줄이면 분산이 커져 KDE가 울퉁불퉁해진다. 연습문제 6에서 히스토그램의 구간 수를 놓고 본 것과 같은 트레이드오프(trade-off)이고, KDE는 그것을 매끄럽게 바꾼 것뿐이다.

\(n\)이 커지면 \(h \propto n^{-1/5} \to 0\)이므로 \(\tau \to \sigma\)이고 중심의 비 \(\sigma/\tau = (1 + h^2/\sigma^2)^{-1/2} \to 1\)이다. 봉우리의 상대편향 \(1 - \sigma/\tau\)는 \(\approx h^2/(2\sigma^2) = 0.562\, n^{-2/5}\)로 줄어든다. 정확한 값은 \(n = 100\)에서 \(7.9\%\), \(n = 1000\)에서 \(3.4\%\), \(n = 10^4\)에서 \(1.4\%\)다. 느리다. KDE 겹쳐 그리기에서 봉우리 높이의 몇 퍼센트 차이를 읽어서는 안 되고, 읽을 수 있는 것은 비대칭이나 봉우리 개수처럼 이 편향이 만들어 낼 수 없는 특징이다. \(\square\)


정리하며

히스토그램과 밀도 그림은 분포의 전체 모양을 보여 준다.

  • 정규 밀도를 겹쳐 그리는 것이 요령이다. 표본 평균과 표준편차로 맞춘 곡선을 올리면 어디가 어긋나는지 비교할 수 있다.
  • 구간 폭이 인상을 바꾼다. 좁으면 울퉁불퉁하고 넓으면 구조가 뭉개지므로, 몇 가지로 바꿔 그려 보는 것이 정석이다.
  • 커널 밀도는 매끄럽지만 대역폭 선택에 좌우된다. 히스토그램의 구간 폭 문제가 형태만 바뀐 것이다.
  • 꼬리를 보기에는 부족하다. 꼬리의 도수는 0 에 가까워 막대가 거의 보이지 않으므로, 두꺼운 꼬리를 진단하려면 Q-Q 그림이 필요하다.
  • 다봉성은 구간 수를 자료 크기에 맞게 잡았을 때 보인다. 잘게 쪼개면 가짜 봉우리에 묻혀 오히려 안 보인다(연습문제 9 가 \(n = 500\)·bins=30 에서 \(1000\) 번 가운데 한 번도 못 보는 것을 잰다). 그 조건만 맞으면 Q-Q 그림이 놓치는 특징을 잡아 준다.

다음 절 Q-Q 그림으로 넘어간다.
